5.1.21 矩形花键示意图

     【矩形花键示意图】命令用来绘制矩形花键的示意图，绘制的图形只是尺寸的数值变化，但图形不随尺寸的变化而变化。
      执行【矩形花键示意图】命令方法如下：
      ● 单击菜单栏中的【常用件】→【轴用示意图】→【矩形花键示意图】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【JXHJJX】。

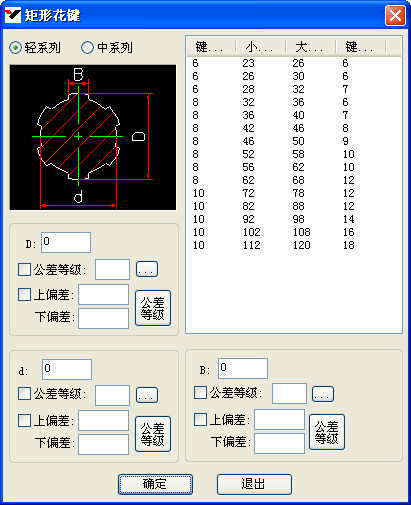

      执行本命令后，弹出【矩形花键】对话框，如图5-18所示。


图5-18  【矩形花键】对话框

      在对话框中可以选择轻系列或中系列花键，同时列表中显示出键数、小径、大径、键宽的数据。可以输入大径、小径、键宽的公差等级、上下偏差的数据，点击“”按钮，弹出【公差与配合】对话框。点取“公差等级”按钮将根据输入的公差值查出对应的公差等级，确定之后，命令行提示：
      请给出定位点：
      在绘图区域中点取一点，矩形花键示意图绘出。
