5.1.20 锁紧槽示意图

     【锁紧槽示意图】命令用来绘制锁紧槽的示意图，绘制的图形只是尺寸的数值变化，但图形不随尺寸的变化而变化。
      执行【锁紧槽示意图】命令方法如下：
      ● 单击菜单栏中的【常用件】→【轴用示意图】→【锁紧槽示意图】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【SJCJX】。
      执行本命令后，弹出【锁紧槽】对话框，如图5-17所示。

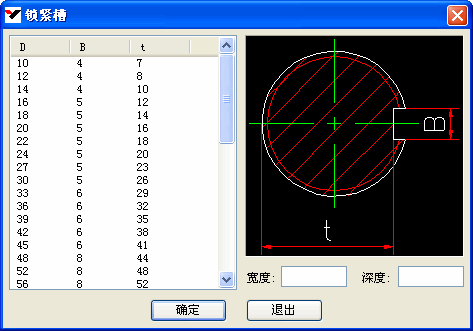

图5-17  【锁紧槽】对话框

      在对话框中可以选择锁紧槽的数据，也可以输入宽度及深度的数据。确定之后，命令行提示：
      请给出定位点：
      在绘图区域中点取一点，锁紧槽示意图绘出。
