5.1.19 挡圈示意图

     【挡圈示意图】命令用来绘制挡圈槽的示意图，绘制的图形只是尺寸的数值变化，但图形不随尺寸的变化而变化。
      执行【挡圈示意图】命令方法如下：
      单击菜单栏中的【常用件】→【轴用示意图】→【挡圈示意图】命令。
      单击【常用件】工具栏中的按钮。
      在命令行输入【DQCJX】。
      执行本命令后，弹出【轴用弹性挡圈】对话框，如图5-16所示。

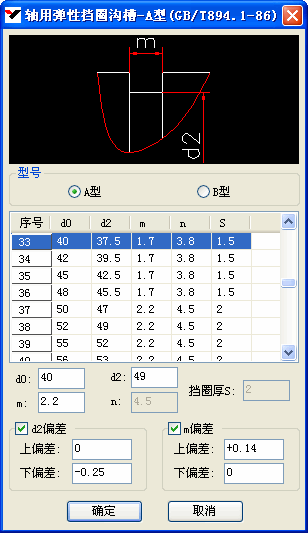

图5-16  【轴用弹性挡圈】对话框

      在对话框中可以选择A、B型号的数据，可以输入挡圈槽的数据及挡圈厚度，勾选“d2偏差”、“m偏差”进行上、下偏差的数据输入。确定之后，命令行提示：
      请给出定位点：
      在绘图区域中点取一点，挡圈示意图绘出。
