5.1.7 圆孔倒角

     【圆孔倒角】命令用来对表示孔的轴段进行倒角。
      执行【圆孔倒角】命令方法如下：
      ● 单击菜单栏中的【常用件】→【圆孔倒角】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【YKDJ】。
      执行本命令后，命令行提示：
      选择轴面：
      在轴面(水平直线)上靠近需要倒角的一侧点取一点，如图5-8中的P1，之后，命令行提示：
      输入倒角长度：
      输入倒角角度：
      输入圆孔倒角的长度、角度值，输入后按回车键，倒角自动生成，命令结束。如图5-8所示。

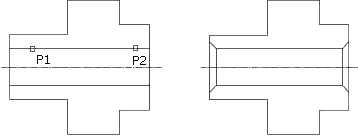

图5-8  圆孔倒角
