5.1.6 轴段倒角

     【轴段倒角】命令用来对轴段的一侧进行倒角。
      执行【轴段倒角】命令方法如下：
      ● 单击菜单栏中的【常用件】→【轴段倒角】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【ZDDJ】。
      执行本命令后，命令行提示：
      选择轴面：
      在轴面(水平直线)上靠近需要倒角的一侧点取一点，如图5-7中的[P]点之后，命令行提示：
      输入倒角长度：
      输入倒角角度：
      输入倒角的长度、角度值，输入后按回车键，倒角绘出，如图5-7所示，命令结束。

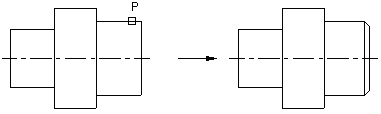

图5-7  轴段倒角
