5.1.3 添加轴段

     【添加轴段】命令用来在轴段中添加一段轴段。
      执行【添加轴段】命令方法如下：
      ● 单击菜单栏中的【常用件】→【添加轴段】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【TJZD】。
      执行本命令后，命令行提示：
      选择轴面：
      在轴面(水平直线)上靠近将要添加轴段的一侧点取一点，如图5-4的[P]点。
      注意：在选择轴面时，一定要选在轴面上，不要选在轴的侧面上，之后，命令行提示：
      输入轴的直径〈 〉：
     〈 〉内的数值为所选轴面的轴段直径，输入要添加轴段的直径数值，输入后按回车键，命令行提示：
      输入轴的长度〈 〉：
     〈 〉内的数值为所选轴段的长度，输入要添加轴段的长度，输入后按回车键，轴段即可被添加上，如图5-4所示，命令结束。

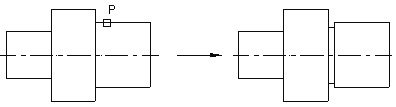

图5-4  添加轴段
