5.1.2 轴设计

     【轴设计】命令用来绘制由圆柱轴段和圆锥轴段组成的轴。
      执行【轴设计】命令的方法如下：
      ● 单击菜单栏中的【常用件】→【轴设计】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【ZSJ】。

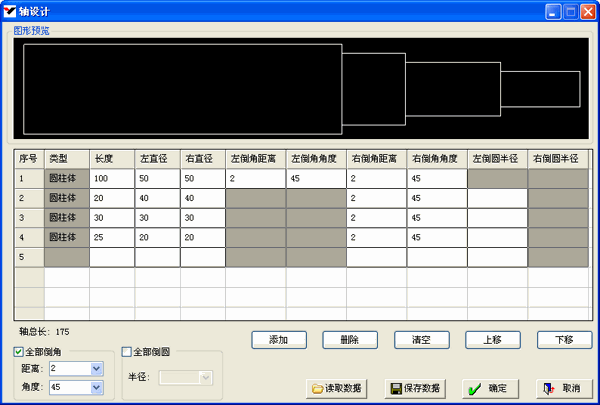

      执行本命令后，弹出如图5-2所示的【轴设计】对话框。


图5-2  【轴设计】对话框

      在列表中显示出了各轴段的直径、长度、左侧倒角距离和角度、右侧倒角距离和角度、左侧倒圆半径、右侧倒圆半径，同时在图形预览区域显示出了轴的结构(不产生倒角及倒圆的预览图)。如果轴段的一侧不能进行倒角、只能进行倒圆，则该侧的倒角数据将会灰色显示，不允许用户输入数据。对于倒圆的情况也是如此。
      在列表中点取一轴段后，可以使用对应按钮，进行轴段的添加、删除、上移、下移等操作。
      对话框中各项的功能介绍如下：
      [图形预览]：当输入了轴的各段直径和长度后，此项将显示各轴段的预览图。
      [全部倒角]：勾选此框，可以为所有轴段设置倒角距离及角度。
      [全部倒圆]：勾选此框，可以为所有轴段设置倒圆半径。
      [添加]：在列表中新增一行轴段数据。
      [删除]：删除选中的轴段数据。
      [清空]：删除列表中所有的轴段数据。
      [上移]：向上移动选中的轴段数据。
      [下移]：向下移动选中的轴段数据。
      [读取数据]：从外部DAT文件中读取轴段数据。
      [保存数据]：轴段数据可以保存为后缀名为DAT的文本文件，以后可以从文件中直接读取轴段数据。
      在列表中输入轴段数据时，当输入左直径后，右直径会自动取左直径的值；当输入倒角距离后，倒角角度自动取45度的默认值；当输入或修改了轴段的长度后，轴的总长自动显示在列表的下侧。如果输入的左直径和右直径的值不相等，轴段就为圆锥体轴段，如图5-3所示。


图5-3  圆锥轴段
