5.1.1 草图轴

     【草图轴】命令用来快速绘出轴的大致轮廓。本章的【轴段倒角】、【圆孔倒角】、【轴段倒圆】、【轴段内圆】等命令专用于编辑本命令绘制的轴段。
      执行【草图轴】命令方法如下：
      ● 单击菜单栏中的【常用件】→【草图轴】命令。
      ● 单击【常用件】工具栏中的按钮。
      ● 在命令行输入【CTZ】。
      执行本命令后，命令行提示：
      画轴轮廓，选取第一点：
      画轴轮廓，选取下一点，回车退出：
      绘制草图轴的一侧轮廓，首先点取起始点，如图5-1的P1点。点取草图轴轮廓的下一点，如图5-1的P2点，之后，命令自动在P1和P2之间画出一条直线。继续点取此轮廓的下一点，如图5-1的P3、P4、P5、P6，当轴的一侧轮廓绘制完毕后，敲回车键。
      点取中心线位置：
      点取中心线上一点，如下图的点K，之后，轴就被画出，如图5-1所示。如果点在空白位置，命令将自动绘制中心线。

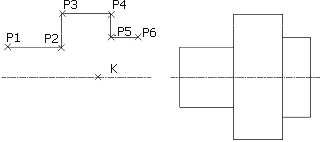

图5-1  草图轴
