4.6 键

4.6.1  平键
     【平键】命令用来绘制平键的各种视图。
      执行【平键】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【键】→【平键】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【PJ】。
      执行此命令，弹出如图4-17所示的对话框，对话框中各选项介绍如下：

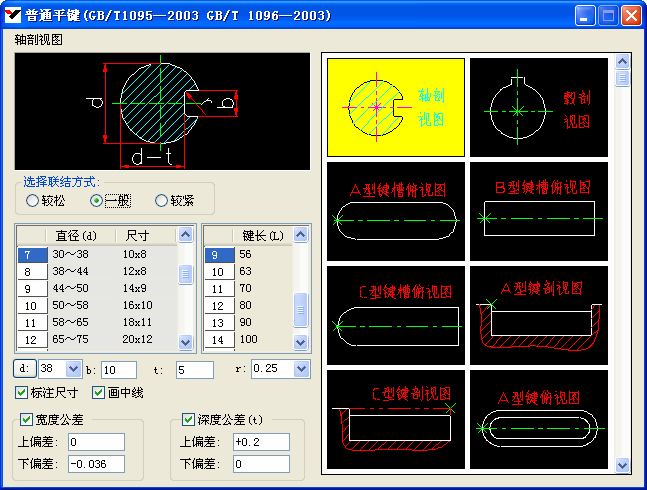

图4-17  【普通平键】对话框

      [视图区]：此项列出了平键的各种视图，根据需要选取相应的示意图。
      [选择联结方式]：此项用来确定联结类型，有较松、一般、较紧三种联结方式。
      [平键数据]：此项列出平键的各项数据，选取所需数据，命令将把这一组数据显示在文本框中，修改相关尺寸可生成自定义尺寸的平键。
      [标注尺寸]：勾选此框，则在绘制平键时标注尺寸，否则不标注。
      [画中心线]：勾选此框，则在绘制平键时画出中心线，否则不画。
      [宽度公差]：勾选此框，则在文本框中可以输入宽度上偏差、下偏差数据。
      [深度公差]：勾选此框，则在文本框中可以输入上深度偏差、下偏差数据。
      当绘制键槽沿轴向的剖视图时，命令在绘出图形之后，如果图中有表示轴的直线，轴线会被自动剪切。图形插入时的具体操作请参考4.1.1【常用螺母】命令。


图4-18  平键

4.6.2  薄型平键
     【薄型平键】命令用来绘制薄型平键的常用视图。
      执行【薄型平键】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【键】→【薄型平键】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【BXPJ】。
      具体操作请参考4.6.1【平键】命令。
4.6.3  花键
     【花键】命令用来绘制花键的常用视图。
      执行【花键】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【键】→【花键】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【HJ】。
      具体操作请参考4.6.1【平键】命令。
4.6.4  其它键
     【其它键】命令用来绘制其它键，从库中可以插入各种类型的其它键。
      单击菜单栏中的【标准件】→【键】→【其它键】命令，请参考4.1.2【六角螺母】命令。
