4.5 孔
【螺孔】命令用来绘制螺孔、外螺纹的常用视图。
执行【螺孔】命令方法如下：
● 单击菜单栏中的【标准件】→【孔】→【螺孔】命令。
● 单击【标准件】工具栏中的
按钮。● 在命令行输入【LK】。
执行本命令后，弹出如图4-13所示的对话框，对话框中各选项介绍如下：
[视图区]：单击对话框的[视图区]，在其右侧弹出螺孔的6种视图。单击所需视图后，将在对话框的左侧显示出该视图所需的参数。
[材料]：选择加工螺孔物体的材料，对于不同的材料，螺孔的尺寸不尽相同。
[螺孔直径]：用来输入螺孔直径。
[螺纹长度]：用来输入螺纹长度。
[钻孔深度]：用来输入钻孔深度。

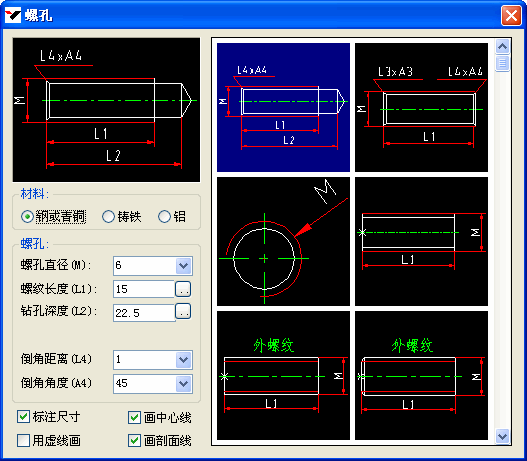

图4-13 【螺孔】对话框
注意：输入螺纹长度和钻孔深度时，单击后面的 按钮将返回到绘图区，可以在图形中点取两点来确定长度值。
[左倒角距离]：用来输入螺纹左侧倒角的长度。
[左倒角角度]：用来输入螺纹左侧倒角的角度。
[右倒角距离]：用来输入螺纹右侧倒角的长度。
[右倒角角度]：用来输入螺纹右侧倒角的角度。
[标注尺寸]：控制绘制螺孔时是否标注尺寸，如图4-14 a)所示。
[画中心线]：控制绘制螺孔时是否画出中心线，如图4-14 b)所示。
[用虚线画]：控制绘制的图形是否用虚线绘制。
[画剖面线]：控制在绘制螺孔时是否将局部剖视图的剖面线画出，如图4-14 c)所示。
标注尺寸 不标注尺寸 画中心线 不画中心线 画剖面线
a) b) c)

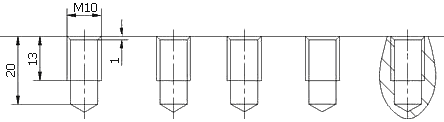

图4-14 选择第一个视图绘制出的图形
各选项参数设置完毕后，将鼠标移到图形窗口，图形自动绘出，同时命令行提示：
请给出定位点/旋转90度(A)/任意角度(F)/X翻转(X)/Y翻转(Y)/插入点(D)/恢复(C)：
命令行中各项参数的操作和【长圆孔】类似，详细内容请参看【长圆孔】命令的介绍。
标注尺寸 不标注尺寸 画剖面线

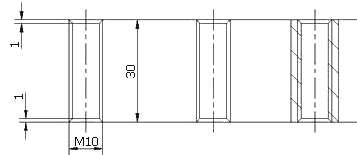

图4-15 选择第二个视图绘制出的图形
图4-16 选择第三个视图绘制出的图形
4.5.2 沉孔
【沉孔】命令用来绘制沉孔，从库中可以插入各种类型的沉孔。
单击菜单栏中的【标准件】→【孔】→【沉孔】命令，请参考4.1.2【六角螺母】命令。
4.5.3 中心孔
【中心孔】命令用来绘制中心孔，从库中可以插入各种类型的中心孔。
单击菜单栏中的【标准件】→【孔】→【中心孔】命令，请参考4.1.2【六角螺母】命令。
