4.4.1 常用垫圈
【常用垫圈】命令用来绘制垫圈的各种视图。
执行【常用垫圈】命令的方法如下:
● 单击菜单栏中的【标准件】→【垫圈】→【常用垫圈】命令。
● 单击【标准件】工具栏中的按钮。
● 在命令行输入【DQ】。

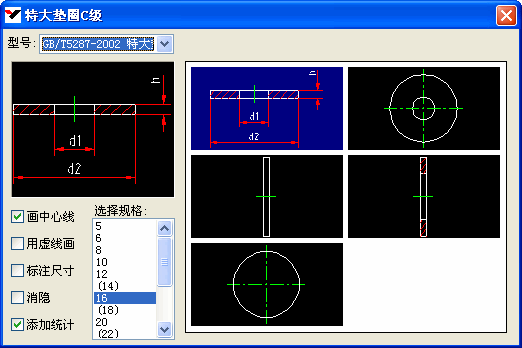

执行本命令后,弹出如图4-10所示的对话框。具体操作请参考4.1.1【常用螺母】命令。
图4-10 【垫圈】对话框
4.4.2 平垫圈
【平垫圈】命令用来绘制平垫圈,从库中可以插入各种类型的平垫圈。
单击菜单栏中的【标准件】→【垫圈】→【平垫圈】命令,请参考4.1.2【六角螺母】命令。
4.4.3 异形垫圈
【异形垫圈】命令用来绘制异形垫圈,从库中可以插入各种类型的异形垫圈。
单击菜单栏中的【标准件】→【垫圈】→【异形垫圈】命令,请参考4.1.2【六角螺母】命令。
4.4.4 弹簧垫圈
【弹簧垫圈】命令用来绘制弹簧垫圈,从库中可以插入各种类型的弹簧垫圈。
单击菜单栏中的【标准件】→【垫圈】→【弹簧垫圈】命令,请参考4.1.2【六角螺母】命令。
4.4.5 锁紧垫圈
【锁紧垫圈】命令用来绘制锁紧垫圈,从库中可以插入各种类型的锁紧垫圈。
单击菜单栏中的【标准件】→【垫圈】→【锁紧垫圈】命令,请参考4.1.2【六角螺母】命令。
4.4.6 止动垫圈
【止动垫圈】命令用来绘制止动垫圈,从库中可以插入各种类型的止动垫圈。
单击菜单栏中的【标准件】→【垫圈】→【止动垫圈】命令,请参考4.1.2【六角螺母】命令。
4.4.7 孔用弹性挡圈
【孔用弹性挡圈】命令用来绘制各种孔用弹性挡圈的常用视图。
执行【孔用弹性挡圈】命令的方法如下:
● 单击菜单栏中的【标准件】→【垫圈】→【孔用弹性挡圈】命令。
● 单击【标准件】工具栏中的按钮。
● 在命令行输入【KYDQ】。

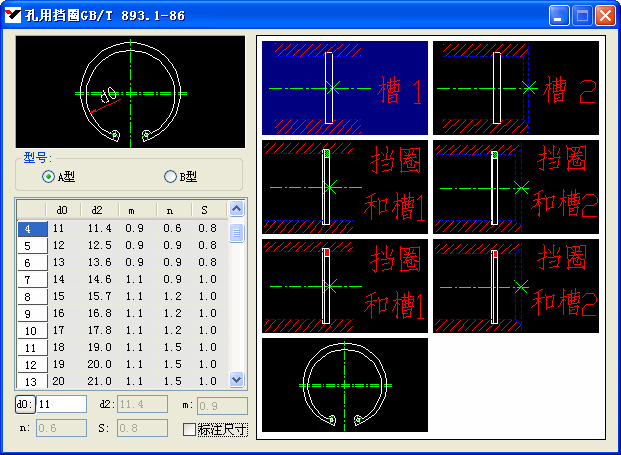

执行本命令后,弹出如图4-11所示的对话框。本命令提供了五种视图,当绘制挡圈槽时,命令在绘出图形之后,如果图中有表示圆孔的两条线,这两条线会被自动剪切;如果勾选[标注尺寸],命令在标注尺寸的同时会自动标注尺寸公差。
其它操作请参考4.1.1【常用螺母】命令。
图4-11 【孔用弹性挡圈】对话框
4.4.8 轴用弹性挡圈
【轴用弹挡圈】命令用来绘制各种轴用弹挡圈的常用视图。
执行【轴用弹挡圈】命令的方法如下:
● 单击菜单栏中的【标准件】→【垫圈】→【轴用弹挡圈】命令。
● 单击【标准件】工具栏中的 按钮。
● 在命令行输入【ZYDQ】。
执行本命令后,弹出如图4-12所示的对话框。本命令提供了五种视图,当绘制挡圈槽时,命令在绘出图形之后,如果图中有表示轴的两条线,这两条线会被自动剪切;如果勾选[标注尺寸],命令在标注尺寸的同时会自动标注尺寸公差。
具体操作请参考4.1.1【常用螺母】命令。
图4-12 【轴用弹性挡圈】对话框
4.4.9 挡圈
【挡圈】命令用来绘制挡圈,从库中可以插入各种类型的挡圈。
单击菜单栏中的【标准件】→【垫圈】→【挡圈】命令,请参考4.1.2【六角螺母】命令。
