4.2 螺栓螺柱

4.2.1  六角螺栓
     【六角螺栓】命令用来绘制六角螺栓的常用视图。
      执行【六角螺栓】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【螺栓螺柱】→【六角螺栓】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【LJLS】。
      执行本命令后，弹出如图4-6所示的对话框。具体操作请参考4.1.1【常用螺母】命令。

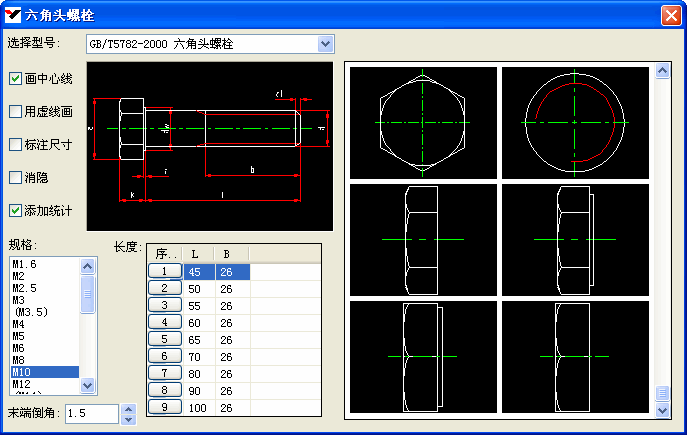

图4-6  【六角头螺栓】对话框

      此外，对话框中的[长度]用于指定所要绘制的螺栓的长度。可从“序号”栏选择所需数据项，还可以单击某一个数据，对其进行修改。[末端倒角]用于确定螺栓末端的倒角值。所绘图形如图4-7所示。


图4-7  六角螺栓

4.2.2  螺栓分类
     【螺栓分类】命令用来绘制各种类型的螺栓。
      单击菜单栏中的【标准件】→【螺母】→【螺栓分类】命令，请参考4.1.2【六角螺母】命令。
4.2.3  双头螺柱
     【双头螺柱】命令用来绘制双头螺柱的常用视图。
      执行【双头螺柱】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【螺栓螺柱】→【双头螺柱】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【STLZ】。
      执行本命令后，弹出如图4-8所示的对话框。具体操作请参考4.1.1【常用螺母】命令。

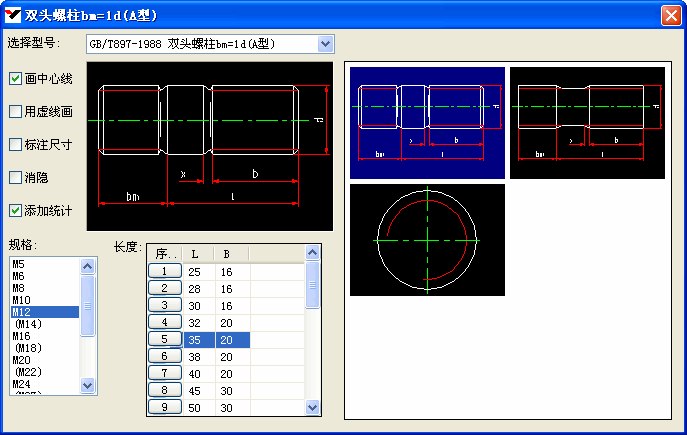

图4-8  【双头螺柱】对话框

4.2.4  螺柱分类
     【螺柱分类】命令用来绘制各种类型的螺柱。
      单击菜单栏中的【标准件】→【螺母】→【螺柱分类】命令，请参考4.1.2【六角螺母】命令。
