4.1 螺母

4.1.1  常用螺母
     【常用螺母】命令用来绘制各种常用螺母的常用视图。
      执行【常用螺母】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【螺母】→【常用螺母】命令。
      ● 单击【标准件】工具栏中的按钮。
      ● 在命令行输入【LM】。
      执行本命令后，弹出如图4-1 a)所示的对话框，对话框中各选项介绍如下：
      [型号]：此项列出了各种螺母的代号及名称，可从下拉列表中选取。
      [示意图]：此项显示所选螺母的视图，单击该视图可显示其他视图，如图4-1 a)所示。
      [选择规格]：此项列出螺母的各种规格，以单击选取。
      [画中心线]：勾选此框，则在绘制螺母时画出中心线，否则不画。
      [用虚线画]：勾选此框，则用虚线绘制螺母。
      [标注尺寸]：勾选此框，则在绘制螺母时标注尺寸，否则不标注。
      [消隐]：勾选此框，则在绘制螺母完毕后，螺母自动遮挡其后面的图形。
      [添加统计]：勾选此框，则在统计标准件时统计该螺母。
      在视图区域单击鼠标右键弹出图形编辑菜单，如图4-1 a)所示。单击相应命令，可以更方便地查看图例中的图形。
      对话框弹出的同时，命令行提示：
      请给出定位点/旋转90度(A)/任意角度(F)/X翻转(X)/Y翻转(Y)/插入点(D)/恢复(C)：
      此时可直接在图中点取图形的插入点。输入[A]，调整图形的插入方向(旋转90°)；输入[F]，以X方向为零度确定图形的插入角度；输入[X]，图形沿X方向上下翻转；输入[Y]，图形沿Y方向左右翻转；输入[D]，重新确定插入点；输入[C]，图形恢复原始插入状态。
      在对话框中选择所需参数设置，然后在命令行输入相关参数调整插入位置，此螺母即可绘制出来。在插入螺母时，此对话框一直显示，可随时选取不同的数据，命令能实时动态更新螺母图形。
      若在设置中勾选了[添加统计]项，则在绘制出螺母之后，将弹出如图4-1 b)所示的对话框，在该对话框中确定所绘制螺母的重量及数量，单击【确定】按钮，程序自动将该螺母的重量和数量保存起来。

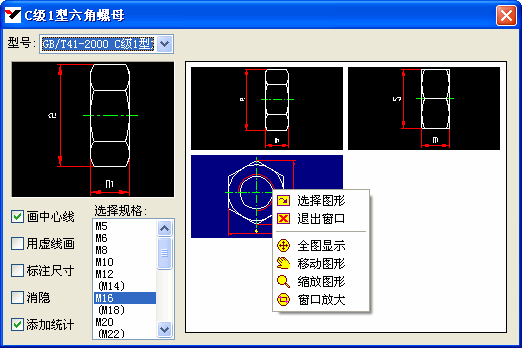

a)  “C级1型六角螺母”对话框                                                  b)  “重量”对话框
图4-1  【C级1型六角螺母】对话框

4.1.2  六角螺母
     【六角螺母】命令用来绘制六角螺母的常用视图。
      执行【六角螺母】命令的方法如下：
      ● 单击菜单栏中的【标准件】→【螺母】→【六角螺母】命令。
      ● 单击【标准件】工具栏中的按钮。
      执行本命令后，弹出如图4-2所示的对话框，对话框中列出了各种类型的六角螺母。该对话框分为：【目录】、【索引】、【搜索】、【书签】、【浏览】、【明细】、【数据】选项卡，各项介绍如下：


图4-2  【六角螺母】对话框

     【目录】选项卡：该项列出了本软件提供的所有图形库，以目录树的形式显示，可以从目录树中选取所需图库。
     【索引】选项卡：此项列出了当前图库中的所有图形的名称和代号。
     【搜索】选项卡：当需要的图形位置不能确定或仅知道图形的相关内容时，在该项的标准号、名称、目录标题文本框中输入相关内容，然后单击“搜索”按钮，可迅速搜索到与该内容相关的图形，如图4-3所示。

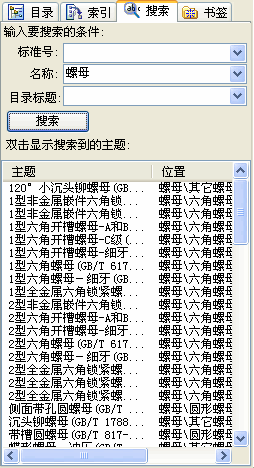

图4-3  【搜索】选项卡

     【书签】选项卡：此项用来保存图库中经常调用的图形。在【浏览】选项卡中选择图形，此时“当前主题”显示该图形的名称，然后点击“添加”按钮，就可以将正在浏览的图形作为书签，保存到【书签】选项卡的列表中。命令还提供了书签的“上移”、“下移”、“删除”、“显示”操作。
     【浏览】选项卡：此项用来显示当前图库中所有图形的视图。
     【明细】选项卡：此项用来显示当前图库中所有图形的名称、国标及相关内容。
     【数据】选项卡：此项显示当前图形的相关数据，如图4-4所示。以螺母为例，其中各项介绍如下：

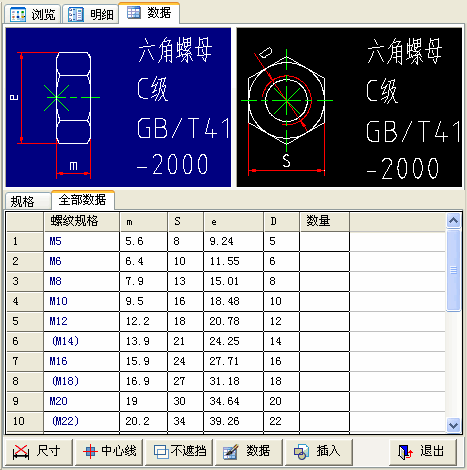

图4-4  【数据】选项卡

      [规格]：该项显示所有螺母的规格型号。
      [全部数据]：该项列出了螺母的各种视图、所有国标数据。双击视图，可以放大查看。用鼠标左键双击某一数据可以对其进行编辑，编辑时如果再次双击该项可在图形中点取两点来确定数值，此时对话框将关闭并在命令行提示：
      请指定两点以确定距离，请指定第一点：
      请指定第二点：
      点取两点后，对话框弹出，两点之间的距离将作为该项的值。
      如果数据内容为“1~100”的形式，当点击该项数据时，将弹出下拉列表框，其中列出该数据的系列值供选择。
      [尺寸]：点取此按钮，确定在绘制螺母时是否标注尺寸。
      [画中心线]：点取此按钮，确定在绘制螺母时是否画出中心线。
      [遮挡]：点取此按钮，确定在绘制螺母时，是遮挡其它图形，还是被其它图形遮挡，还是不执行遮挡操作。

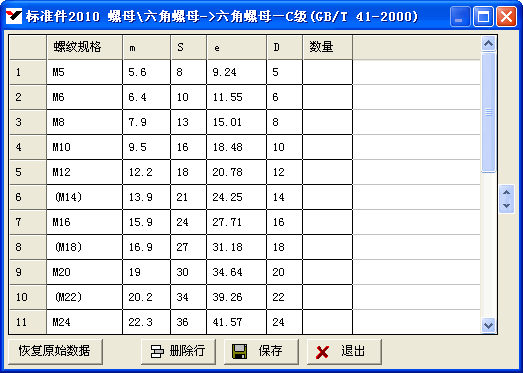

      [数据]：点取此按钮，则会弹出如图4-5对话框，在对话框中可对数据进行编辑。单击“保存”按钮，数据将会被保存。如果需要恢复原始的数据，单击“恢复原始数据”按钮。


图4-5

      在对话框中选择所需视图及数据(在数据行的序号位置单击鼠标左键)后，再单击“插入”按钮，或者在数据行的序号位置双击鼠标左键，将关闭对话框，所需图形显示在当前绘图中，命令行提示：
      请给出定位点/旋转90度(A)/任意角度(F)/X翻转(X)/Y翻转(Y)/插入点(D)/恢复(C)：
      此时可在图中点取图形的定位点，操作方法请参考【长圆孔】命令，之后此六角螺母即可绘制出来。
4.1.3  圆形螺母
     【圆形螺母】命令用来绘制圆形螺母，从库中可以插入各种类型的圆形螺母。
      单击菜单栏中的【标准件】→【螺母】→【圆形螺母】命令，请参考4.1.2【六角螺母】命令。
4.1.4  方形螺母
     【方形螺母】命令用来绘制方形螺母，从库中可以插入各种类型的方形螺母。
      单击菜单栏中的【标准件】→【螺母】→【方形螺母】命令，请参考4.1.2【六角螺母】命令。
4.1.5  其它螺母
     【其它螺母】命令用来绘制其它螺母，从库中可以插入各种类型的其它螺母。
      单击菜单栏中的【标准件】→【螺母】→【其它螺母】命令，请参考4.1.2【六角螺母】命令。
