3.2.6 添加标题栏

     【添加标题栏】命令将自定义标题栏添加到系统中，在绘制图框时可供选用。
      用3.2.5【定义栏结构】命令处理标题栏之后，再用本命令将该标题栏添加到系统中。以后在插入图框时，在【图框】对话框的右下角【标题栏】下拉框中，用户就可以选择新添加的标题栏；用【标题栏填写】命令可以填写标题栏内容。
      执行【添加标题栏】命令方法如下：
      ● 单击菜单栏中的【绘图】→【标题栏】→【添加标题栏】命令。
      ● 单击【绘制图框】工具栏中的按钮。
      ● 在命令行输入【DYBTL】。
      选取本命令后，命令行提示：
      请选择组成标题栏的图形：
      请选择标题栏的右下角点：

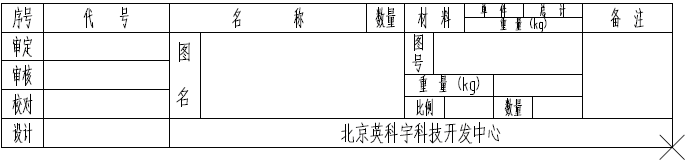

      框选组成标题栏的图形，此时注意不要把其他图形(例如图框)选择上，只选择组成标题栏的图形(最好是将其他图形全部删除，只留下标题栏)，再选择标题栏的右下角点，如图3-39中的“╳”所示。

图3-39  标题栏

      然后弹出【定义标题栏】对话框，如图3-40所示。
      在[标题栏图名]编辑框中输入标题栏的名称，程序将以“标题栏图名”作为文件名，将自定义的标题栏保存在“…\机械工程师CAD2010\support\”下。在[中文注释]编辑框中添加自定义标题栏的中文说明，如“装配图”，此内容将显示在图框的对话框的标题栏列表框中。
      可供选择的标题栏列表内容保存在“…\机械工程师CAD2010\support\mtborder.dat”中，可用记事本打开编辑。

图3-40  【定义标题栏】对话框
