3.2.5 定义栏结构

     【定义栏结构】命令自定义标题栏、附加栏、代号栏的栏结构，即确定文字高度及填写位置。
      执行【定义栏结构】命令方法如下：
      ● 单击菜单栏中的【绘图】→【标题栏】→【定义栏结构】命令。
      ● 单击【绘制图框】工具栏中的按钮。
      ● 在命令行输入【LJG】。
      选取本命令后，弹出【定义表格结构数据】对话框，如图3-36所示。

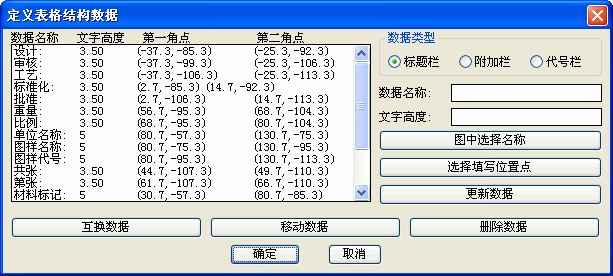

图3-36  【定义表格结构数据】对话框

      对话框中各项参数介绍如下：
      [数据名称、文字高度…]：此项列出栏项目的名称、文字高度及两个角点的点坐标。
      [数据类型]：指定定义标题栏、附加栏还是代号栏的栏结构。
      [互换数据]：互换列表框中的标题栏项目的位置。
      [移动数据]：调整列表框中的标题栏项目的位置。
      [删除数据]：删除列表框中的标题栏项目。
      [数据名称]：输入栏项目的名称，例如：设计、绘图、审核、图名、图号等。可以直接在编辑框中输入，也可以点击“图中选择名称”按钮，选取图中已有的项目名称。
      [文字高度]：栏项目填写内容的文字高度。
      [选择填写位置点]：选取该按钮后对话框隐藏，命令行提示：
      请选择输入文字位置的第一点：
      请选择输入文字位置的第二点：
      选择文字填写位置的两个对角点，之后这两点之间绘出一线直线，对话框弹出，两个坐标点显示在列表中，以后文字将写在这个方格内。
      [更新数据]：修改了数据名称、文字高度后，点击该按钮将更新“数据名称、文字高度…”列表框中的对应数据。
      下面举例说明定义栏结构的步骤：
      (1) 首先绘制一个标题栏，可以使用6.5.2节【绘制表格】的命令绘制标题栏框线，适当编辑、修改之后，再使用6.5.3节【文字填表】命令输入标题项目名称，还可以将厂名等一些缺省内容预先填入标题栏中，如图3-37所示。

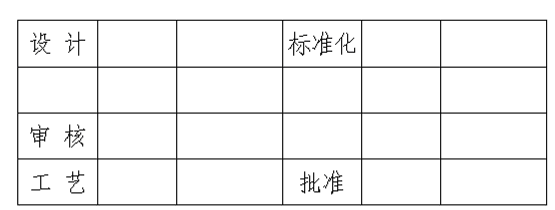

图3-37  标题栏表格

      如果要设置框线及文字的颜色，必须将文字、直线设置成具体的颜色，例如红色，而不能设置成随层。
      (2) 执行本命令，在“数据名称”编辑框中输入数据名称，例如“设计”，在“文字高度”编辑框中输入文字高度，例如“3.5”，也可以点击“图中选择名称”按钮，从图中选择“设计”。注意数据名称不能有重复。
      (3) 点击“选择填写位置点”按钮，对话框关闭，返回绘图区，在要填写的位置指定两个对角点，如图3-38中的点P1、P2，之后对话框弹出，在“数据名称、文字高度…”列表框显示了添加的数据内容，重复以上操作可以继续建立其他项。

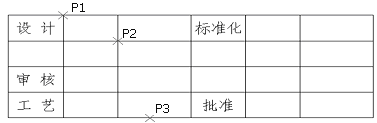

图3-38  定义栏结构

      (4) 所有数据项目输入完毕后，点击“确定”按钮，命令行提示：
      选择主实体：
      栏结构的信息作为扩展数据，记录在“选择主实体”所选择的对象中。选择标题栏的任意一条边即可，如图3-38所示的P3点。要删除栏结构信息，只需把“主实体”对象删除即可。
      在…\机械工程师CAD2010\support下的mtbord1.dwg、mtbord2.dwg、mtborder.dwg、mtbord-A5是标题栏文件，mtbordel.dwg是附加栏文件，markcol.dwg是代号栏文件。如果要对现有的标题栏、附加栏或代号栏进行修改，首先打开该图形文件，然后执行本命令，程序会自动提取栏结构数据，用户可以在此基础之上进行修改。如果要修改本软件提供的标题栏、附加栏中的字体，可在插入图框后修改“ykyhz”文字样式指定的字体。
