3.2.2 标题栏填写

     【标题栏填写】命令用来填写图框中的标题栏内容。
      执行【标题栏填写】命令方法如下：
      ● 单击菜单栏中的【绘图】→【图框】→【标题栏填写】命令。
      ● 单击【绘制图框】工具栏中的按钮。
      ● 在命令行输入【BTL】。
      选取本命令后，如果图形中只有一个图框，命令直接填写该图框的标题栏，如果图形中有两个或两个以上的图框，则命令行提示“请选取需要填写标题栏的图框”，选取图框后弹出【数据处理】对话框，如图3-35所示。

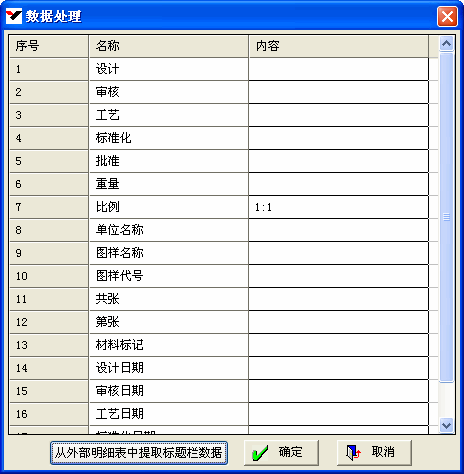

图3-35  【数据处理】对话框

      在【内容】编辑框中输入相应的内容，双击每一内容项将显示出最近输入的数据供选择，点击“确定”按钮，各项内容自动填写到标题栏的图框中。
      注意：本命令所能填写的标题栏必须是使用3.2.5节【定义栏结构】命令定义过的标题栏。标题栏填写的内容放在border图层，应用了当前文字样式中指定的字体，文字大小是在定义栏结构时定义的，颜色由标注样式(DIMSTYLE)中的“文字”颜色指定。
