3.2.1 绘制图框

     【绘制图框】命令用来绘制标准图框或自定义尺寸的图框。
      执行【绘制图框】命令方法如下：
      ● 单击菜单栏中的【绘图】→【图框】→【绘制图框】命令。
      ● 单击【绘制图框】工具栏中的按钮。
      ● 在命令行输入【TK】。

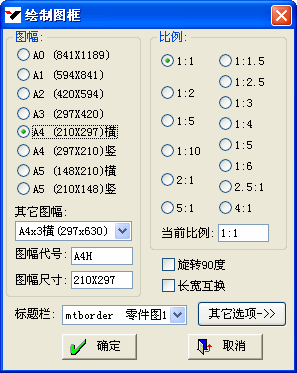

      (1) 选取本命令后，弹出【图框】对话框，如图3-33所示，对话框中各项参数功能介绍如下：



图3-33  【图框】对话框

      [图幅]：该项列出了国标规定的所有图纸幅面代号及尺寸。
      [其它图幅]：该项列出了加长、缩小图纸幅面代号及尺寸。
      [图幅代号]：该项显示所选图纸的代号，可修改该项以自定义代号。
      [图幅尺寸]：所选图纸幅面的尺寸数值，可修改其值以自定义幅面尺寸，例如2000x1000。
      [选择标题栏]：该项列出了本软件提供的2种零件图、1种装配图、A5图幅的标题栏。
      [比例]：该项包含了国标中规定的常用图形比例。
      [当前比例]：显示出当前所确定的图形比例，可修改其值以自定义新的比例，例如1：8。
      [旋转90度]：对当前图幅进行90度的旋转。
      [长宽互换]：将当前图幅的长和宽互换。
      (2) 点击右下角【其它选项】，此时界面会展开，如图3-34所示，各项参数功能介绍如下：



图3-34  其它选项

      [格式]：选取此框内相应的选择开关，可以选择图纸是否画代号栏、是否装订、是否画对中符号、是否分区。如果选择分区，请在对应的输入框内输入水平分区数和垂直分区数。
      对话框的内容全部确定后，点击【确认】按钮，命令提示：
      选择图框位置， 敲回车键图框将被放在0，0，0点:
      此时，所选图框就出现在屏幕中，在绘图区指定图框插入位置。图框插入时，命令自动将图形比例填写到相应的位置。
