《机械工程师CAD2010》化工版包括《机械工程师CAD2010》企业版的全部内容，同时加入了法兰、人孔、手孔、封头、筒体、支座、视镜、设备吊耳、补强圈、压力容器焊接坡口、补强管、凸缘、液面计、法兰密封垫、搅拌传动装置、波形膨胀节、摆线针轮减速机、搪玻璃设备通用零部件等大量化工行业专用的图库，特别适用于化工机械设备以及零部件企业的技术人员使用。
具体内容如下：
一、法兰
包括了国内外各个行业上百种法兰，采用了迄今为止最新的国家标准和行业标准。
国家标准法兰(GB)   化工行业法兰(HG)   机械行业法兰(JB)   石化行业法兰(SH)  船舶行业法兰(CB)   电力行业法兰(DL)
美国标准法兰(ASME)   日本标准法兰(JIS)  德国标准法兰(DIN)   英国标准法兰(EN)
钢制管法兰
GB/T 9113.1-2000平面、突面整体钢制管法兰
GB/T 9113.2-2000凹凸面整体钢制管法兰
GB/T 9113.3-2000榫槽面整体钢制管法兰
GB/T 9113.4-2000环连接面整体钢制管法兰
GB/T 9114-2000突面带颈螺纹钢制管法兰
GB/T 9115.1-2000平面、突面对焊钢制管法兰
GB/T 9115.2-2000凹凸面对焊钢制管法兰
GB/T 9115.3-2000榫槽面对焊钢制管法兰
GB/T 9115 .4-2000 环接接面对焊钢制管法兰
GB/T 9116．1-2000平面、突面带颈平焊钢制管法兰
GB/T 9116．2-2000凹凸面带颈平焊钢制管法兰
GB/T 9116．3-2000榫槽面带颈平焊钢制管法兰
GB/T 9116．4-2000环连接面带颈平焊钢制管法兰
GB/T 9117．1-2000突面带颈承插焊钢制管法兰
GB/T 9117．2-2000凹凸面带颈承插焊钢制管法兰
GB/T 9117．3-2000榫槽面带颈承插焊钢制管法兰
GB/T 9117．4-2000环连接面带颈承插焊钢制管法兰
GB/T 9118．1-2000突面对焊环带颈松套钢制管法兰
GB/T 9118．2-2000环连接面对焊环带颈松套钢制管法兰
GB/T 9119-2000平面、突面板式平焊钢制管法兰
GB/T 9120．1-2000突面对焊环板式松套钢制管法兰
GB/T 9120．2-2000凹凸面对焊环板式松套钢制管法兰
GB/T 9120．3-2000榫槽面对焊环板式松套钢制管法兰
GB/T 9121．1-2000突面平焊环板式松套钢制管法兰
GB/T 9121．2-2000凹凸面平焊环板式松套钢制管法兰
GB/T 9121．3-2000榫槽面平焊环板式松套钢制管法兰
GB/T 9122-2000翻边环板式松套钢制管法兰
GB/T 9123．1-2000平面、突面钢制法兰盖
GB/T 9123．2-2000凹凸面钢制法兰盖
GB/T 9123．3-2000榫槽面钢制法兰盖
GB/T 9123．4-2000环连接面钢制管法兰盖

铸铁管法兰
GB/T 17241.2-1998铸铁管法兰盖
GB/T 17241.3-1998带颈螺纹铸铁管法兰
GB/T 17241.4-1998带颈平焊和带颈承插焊铸铁管法兰
GB/T 17241.5-1998管端翻边带颈松套铸铁管法兰
GB/T 17241.6-1998整体铸铁管法兰
GB/T 17241.7-1998铸铁管法兰

铜合金法兰
GB/T 15530.1-1995铜合金整体铸造法兰
GB/T 15530.2-1995铜合金对焊法兰
GB/T 15530.3-1995铜合金板式平焊法兰
GB/T 15530.4-1995铜合金带颈平焊法兰
GB/T 15530.5-1995铜合金平焊环松套板式钢法兰
GB/T 15530.6-1995铜合金对焊环松套板式钢法兰
GB/T 15530.7-1995铜合金法兰盖
化工行业法兰(HG)
HG/T 20592-2009钢制管法兰(PN系列)
板式平焊法兰(PL)
带颈平焊法兰(SO)
带颈对焊法兰(WN)
整体法兰(IF)
承插焊法兰(SW)
螺纹法兰(Th)
对焊环松套法兰(PJ/SE)
平焊环松套法兰(PJ/RJ)
法兰盖(BL)
衬里法兰盖(BL(S))

HG/T 20615-2009钢制管法兰(Class系列)
带颈平焊法兰(SO)
带颈对焊法兰(WN)
长高颈法兰(LWN)
整体法兰(IF)
承插焊法兰(SW)
螺纹法兰(Th)
对焊环松套法兰(LF/SE)
法兰盖(BL)
HG/T 20623-2009大直径钢制管法兰(Class系列)

注：本软件还包括了1997年版的化工行业法兰及法兰垫片图库。
机械行业法兰(JB)
钢制管法兰
JB/T 74-1994管路法兰 枝术条件
JB/T 75-1994管路法兰 类型
JB/T 79.1-1994凸面整体铸钢管法兰
JB/T 79.2-1994凹凸面整体铸钢管法兰
JB/T 79.3-1994榫面整体铸钢管法兰
JB/T 79.4-1994环连接面整体铸钢管法兰
JB/T 81-1994凸面板式平焊钢制管法兰
JB/T 82.1-1994凸面对焊钢制管法兰
JB/T 82.2-1994凹凸面对焊钢制管法兰
JB/T 82.3-1994榫槽面对焊钢制管法兰
JB/T 82.4-1994环连接面对焊钢制管法兰
JB/T 83-1994平焊环板式松套钢制管法兰
JB/T 84-1994凹凸面对焊环板式松套钢制管法兰
JB/T 85-1994翻边板式松套钢制管法兰
JB/T 86.1-1994凸面钢制管法兰盖
JB/T 86.2-1994凹凸面钢制管法兰盖

压力容器法兰
JB/T 4701-2000甲型平焊法兰
JB/T 4702-2000乙型平焊法兰
JB/T 4703-2000长颈对焊法兰
JB/T 4704-2000非金属软垫片
JB/T 4705-2000缠绕垫片
JB/T 4706-2000金属包垫片
JB/T 4707-2000等长双头螺柱

外头盖侧法兰
JB/T 4721-1992 外头盖侧法兰
液压法兰
JB/ZQ 4485-1997 高压法兰
JB/ZQ 4486-1997 直通法兰
JB/ZQ 4487-1997 直角法兰
JB/ZQ 4488-1997 中间法兰
JB/ZQ 4489-1997 法兰盖

石化行业法兰(SH)
螺纹法兰 SH/T 3406-1996
环槽面法兰 SH/T 3406-1996
平焊法兰 SH/T 3406-1996
承插焊法兰 SH/T 3406-1996
对焊法兰 SH/T 3406-1996
法兰盖 SH/T 3406-1996
环槽面法兰盖 SH/T 3406-1996

船舶行业法兰(CB)
CB/T 43-1999 船用铸铁法兰
CB/T 44-1999 船用铸钢法兰
CB/T 45-1999 船用铸铜法兰
CB/T 46-2007 船用搭焊钢法兰
CB/T 47-1999 船用对焊钢法兰
CB/T 48-2007 船用焊接铜法兰
CB/T 49-2007 船用搭焊钢环松套钢法兰
CB/T 50-1999 船用对焊钢环松套钢法兰
CB/T 51-2007 船用焊接铜环松套钢法兰
CB/T 52-2007 船用铜管折边松套钢法兰
CB/T 856-2004 P3.0MPa铸钢法兰
CB/T 859-2004 P3.0MPa焊接钢法兰
CB/T 1045-1983 P3.0MPa异径搭焊钢法兰
CB/T 1144-2004 P3.0MPa盲板法兰
CBM 1004-1981 2kgf/cm^2铸铁、铸钢法兰
CBM 1005-1981 5kgf/cm^2铸铁、铸钢法兰
CBM 1006-1981 10kgf/cm^2铸铁、铸钢法兰
CBM 1007-1981 16kgf/cm^2铸铁、铸钢法兰
CBM 1008-1981 20kgf/cm^2铸铁、铸钢法兰
CBM 1009-1981 30kgf/cm^2铸钢法兰
CBM 1010-1981 40kgf/cm^2铸钢法兰
CBM 1011-1981 63kgf/cm^2铸钢法兰
CBM 1004-1981 2kgf/cm^2搭焊钢法兰
CBM 1012-1981 5kgf/cm^2搭焊钢法兰
CBM 1013-1981 10kgf/cm^2搭焊钢法兰
CBM 1014-1981 16kgf/cm^2搭焊钢法兰
CBM 1015-1981 20kgf/cm^2搭焊钢法兰
CBM 1016-1981 30kgf/cm^2搭焊钢法兰
CBM 1017-1981 30kgf/cm^2对焊钢法兰
CBM 1018-1981 40kgf/cm^2对焊钢法兰
CBM 1019-1981 63kgf/cm^2对焊钢法兰

电力行业法兰
GB/T9119-2000 突面平焊法兰(RS)
GB/T9115.1-2000 突面对焊法兰(RB)
GB/T9115.2-2000 凸面对焊法兰(MB)
GB/T9115.2-2000 凹面对焊法兰(FB)
GB/T9123.1-2000 突面法兰盖(BR)
GB/T9123.2-2000 凸面法兰盖(BM)
GB/T9123.2-2000 凹面法兰盖(BF)
美国标准法兰(ASME)
ASME B16.1-1998 铸铁管法兰
ASME B16.5-2003 钢制管法兰
ASME B16.42-1998 球墨铸铁管法兰
ASME B16.47-2006 大直径管法兰
AWWA C207-2001 水工业用钢质管法兰

德国标准法兰(DIN)
DIN 2531 铸铁法兰 公称压力6
DIN 2532 铸铁法兰 公称压力10
DIN 2533 铸铁法兰 公称压力16
DIN 2534 铸铁法兰 公称压力25
DIN 2535 铸铁法兰 公称压力40
DIN 2543 铸钢法兰 公称压力16
DIN 2544 铸钢法兰 公称压力25
DIN 2545 铸钢法兰 公称压力40
DIN 2546 铸钢法兰 公称压力64
DIN 2547 铸钢法兰 公称压力100
DIN 2548 铸钢法兰 公称压力160
DIN 2549 铸钢法兰 公称压力250
DIN 2550 铸钢法兰 公称压力320
DIN 2551 铸钢法兰 公称压力400
DIN 2558 螺纹椭圆法兰 公称压力6
DIN 2561 带颈螺纹椭圆法兰 公称压力10和16
DIN 2566 带颈螺纹法兰 公称压力10和16
DIN 2573 钎焊和熔焊平法兰 公称压力6
DIN 2576 钎焊和熔焊平法兰 公称压力10
DIN 2527 对焊法兰 公称压力400
DIN 2528 对焊法兰 公称压力250
DIN 2529 对焊法兰 公称压力320
DIN 2530 对焊法兰 公称压力1和2，5
DIN 2531 对焊法兰 公称压力6
DIN 2532 对焊法兰 公称压力10
DIN 2533 对焊法兰 公称压力16
DIN 2534 对焊法兰 公称压力25
DIN 2535 对焊法兰 公称压力40
DIN 2536 对焊法兰 公称压力64
DIN 2537 对焊法兰 公称压力100
DIN 2538 对焊法兰 公称压力160
DIN 2641 松套法兰 对焊翻边平焊环 公称压力6
DIN 2642 松套法兰 对焊翻边平焊环 公称压力10
DIN 2655 带平焊环的松套法兰 公称压力25
DIN 2656 带平焊环的松套法兰 公称压力40
DIN 2673 对焊焊环松套法兰 公称压力10

英国标准法兰(EN)
BS EN1092-1：1997 钢制法兰
BS EN1092-2：1997 铸铁法兰
BS EN1092-3：1997 铜合金法兰

日本标准法兰(JIS)
JIS B2220—2004钢制管法兰

{page}二、人孔、手孔库
     主要包括了化工行业常用的碳素钢、低合金钢制人孔和手孔库，其采用是化工部发布的HG/T21514~21535-2005标准。
人孔


常压人孔  HG/T21515-2005
回转盖板式平焊法兰人孔  HG/T 21516-2005
回转盖带颈平焊法兰人孔  HG/T 21517-2005
回转盖带颈对焊法兰人孔  HG/T 21518-2005
垂直吊盖板式平焊法兰人孔  HG/T 21519-2005
垂直吊盖带颈平焊法兰人孔  HG/T 21520-2005
垂直吊盖带颈对焊法兰人孔  HG/T 21521-2005
水平吊盖板式平焊法兰人孔  HG/T 21522-2005
水平吊盖带颈平焊法兰人孔  HG/T 21523-2005
水平吊盖带颈对焊法兰人孔  HG/T 21524-2005
常压旋柄快开人孔  HG/T 21525-2005
椭圆形回转盖快开人孔  HG/T 21526-2005
回转拱盖快开人孔  HG/T 21527-2005
手孔

常压手孔  HG/T 21528-2005
板式平焊法兰手孔  HG/T 21529-2005
带颈平焊法兰手孔  HG/T 21530-2005
带颈对焊法兰手孔  HG/T 21531-2005
回转盖带颈对焊法兰手孔  HG/T 21532-2005
常压快开手孔  HG/T 21533-2005
旋柄快开手孔  HG/T 21534-2005
回转盖快开手孔  HG/T 21535-2005

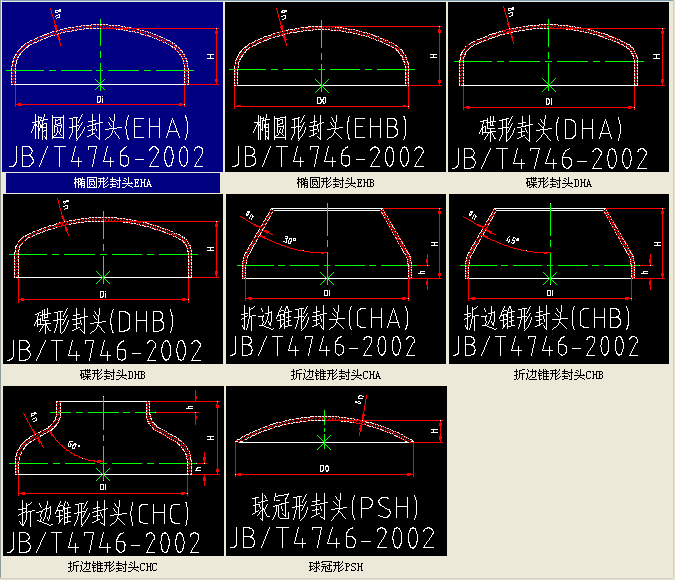

{page}三、封头库
     包括了机械行业JB/T 4746-2002和化工行业HG/T 21607-1996两大标准系列，提供了椭圆形、碟形、折边锥形、球冠形、导流筒、凸底、夹套以及喇叭口等各种封头。
机械行业

椭圆形封头EHA JB/T 4746-2002
椭圆形封头EHB JB/T 4746-2002
碟形封头DHA JB/T 4746-2002
碟形封头DHB JB/T 4746-2002
折边锥形封头CHA JB/T 4746-2002
折边锥形封头CHB JB/T 4746-2002
折边锥形封头CHC JB/T 4746-2002
球冠形PSH JB/T 4746-2002

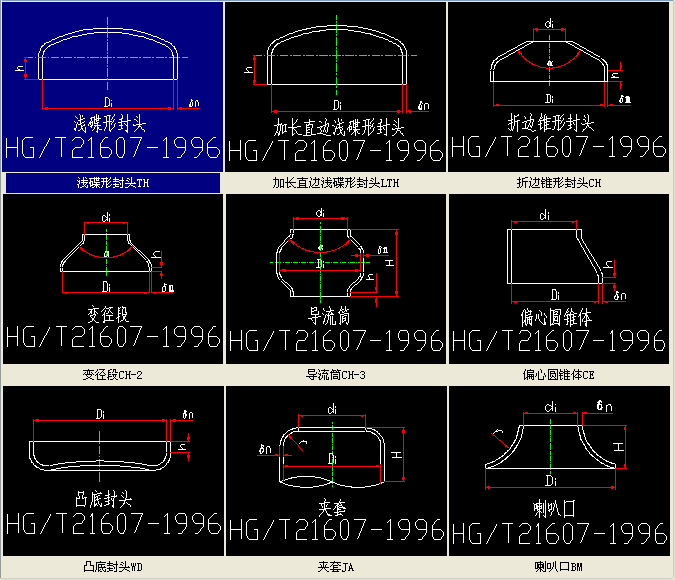

化工行业

浅碟形封头TH HG/T 21607-1996
加长直边浅碟形封头LTH HG/T 21607-1996
折边锥形封头CH HG/T 21607-1996
变径段CH-2 HG/T 21607-1996
导流筒CH-3 HG/T 21607-1996
偏心圆锥体CE HG/T 21607-1996
凸底封头WD  HG/T 21607-1996
夹套JA HG/T 21607-1996
喇叭口BM HG/T 21607-1996
四、筒体库
钢板卷制筒体  GB/T 9019-2001
钢管筒体  GB/T 9019-2001
{page}五、支座库
     包括了压力容器所用的各种型号的鞍式、支承式、耳式以及腿式支座。

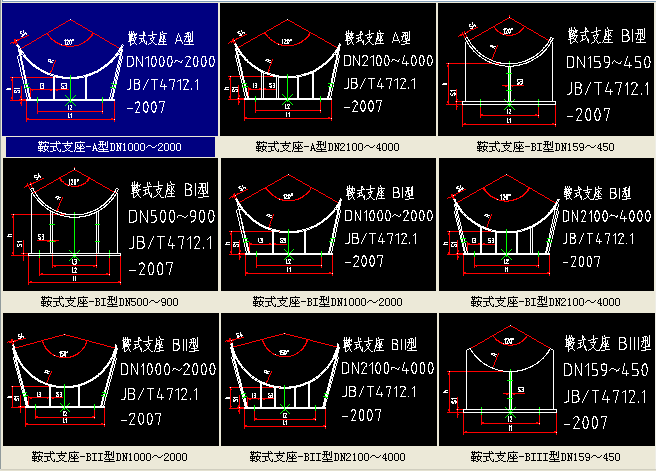

鞍式支座  JB/T 4712-2007
支承式支座  JB/T 4712-2007
耳式支座  JB/T 4712-2007
腿式支座  JB/T 4712-2007

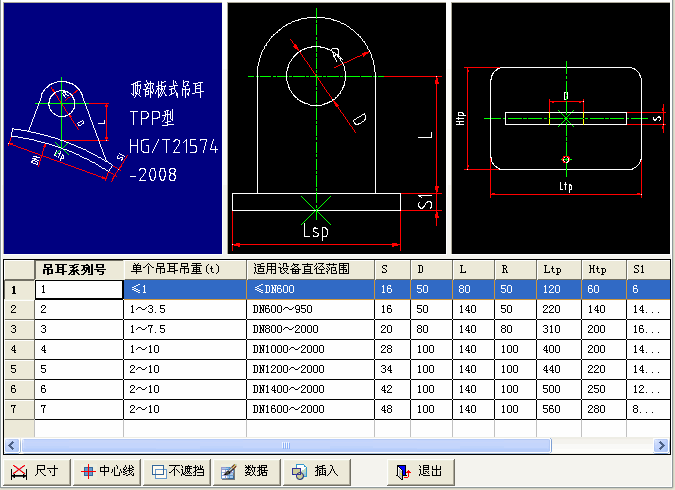

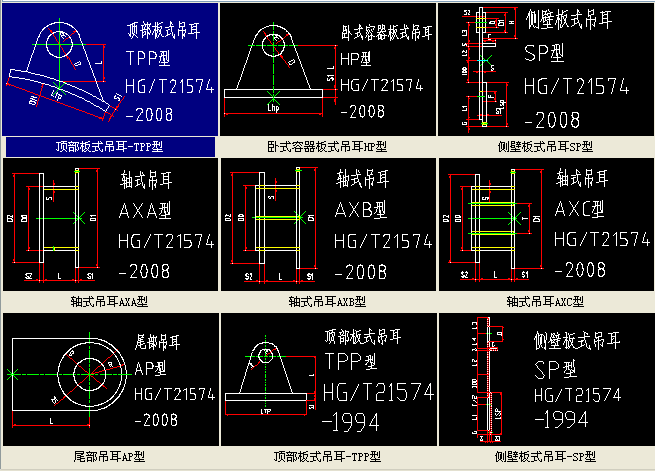

{page}六、化工设备吊耳

顶部板式吊耳-TPP型  HG/T21574-2008
卧式容器板式吊耳HP型  HG/T21574-2008
侧壁板式吊耳SP型  HG/T21574-2008
轴式吊耳AXA型  HG/T21574-2008
轴式吊耳AXB型  HG/T21574-2008
轴式吊耳AXC型  HG/T21574-2008
尾部吊耳AP型  HG/T21574-2008

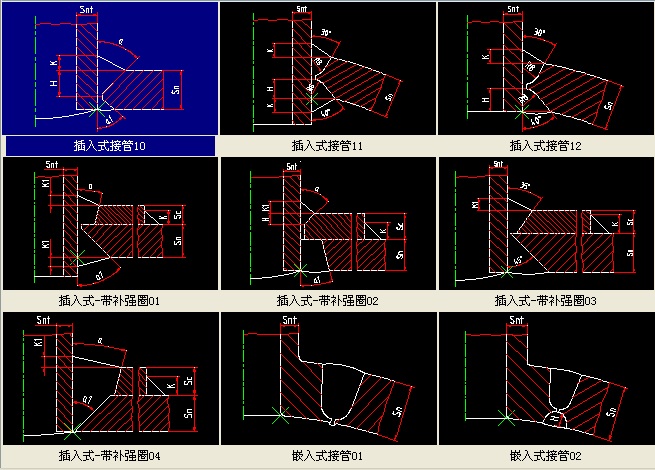

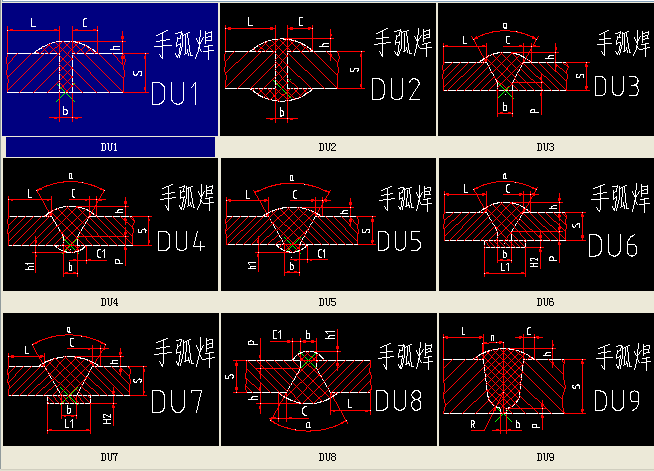

{page}七、化工容器焊接坡口

HG/T 20583-1998(手弧焊焊缝型式)
HG/T 20583-1998(埋弧焊焊缝型式)
GB/T 150-1998(接管与容器壳体焊接)
插入式接管
嵌入式接管
安放式接管

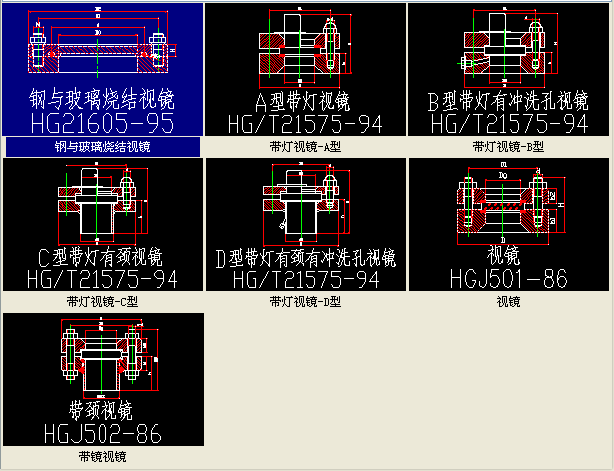

{page}八、视镜库

视镜  HG/T J501-1986
带颈视镜  HG/TJ 502-1986
A型带灯视镜  HG/T 21575-1994
B型带灯有冲洗孔视镜  HG/T 21575-1994
C型带灯有颈视镜  HG/T 21575-1994
D型带灯有颈有冲洗孔视镜  HG/T 21575-1994
钢与玻璃烧结视镜  HG/T 21605-1995

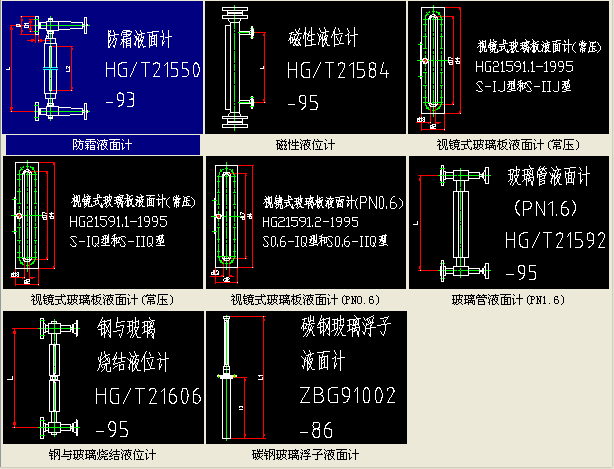

九、液面计
HG/T 21550-1993 防霜液面计
HG/T 21584-1995 磁性液位计
HG/T 21591.1-1995 视镜式玻璃板液面计(常压)
HG/T 21591.2-1995 视镜式玻璃板液面计(PN0.6)
HG/T 21592-1995 玻璃管液面计(PN1.6)
HG/T 21606-1995 钢与玻璃烧结液位计
ZBG 91002-1986 碳钢玻璃浮子液面计

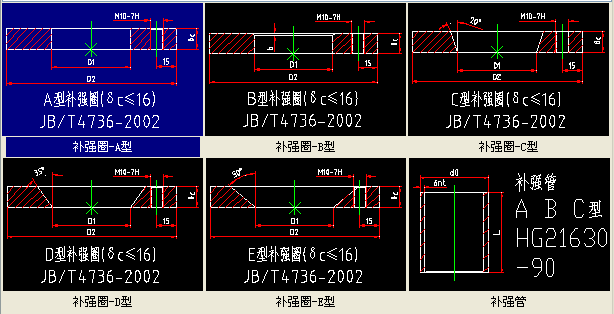

{page}十、补强圈、补强管
主要提供了各种补强圈(HG/T 21506-1992、JB/T 4736—2002)和补强管(HG/T21630-1990)的系列标准。

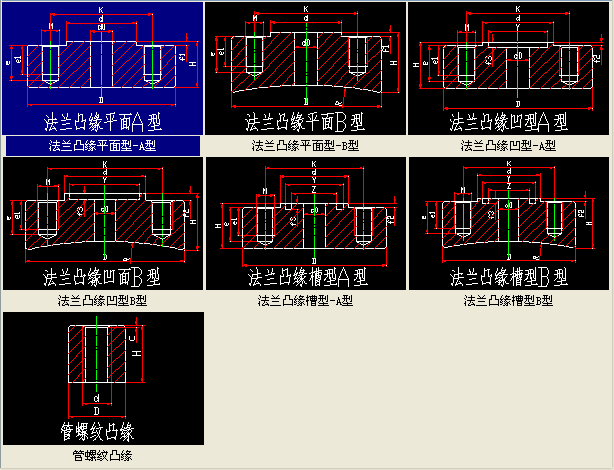

十一、凸缘库
主要包括了管螺纹凸缘、平面型法兰凸缘、槽型法兰凸缘和凹型法兰凸缘

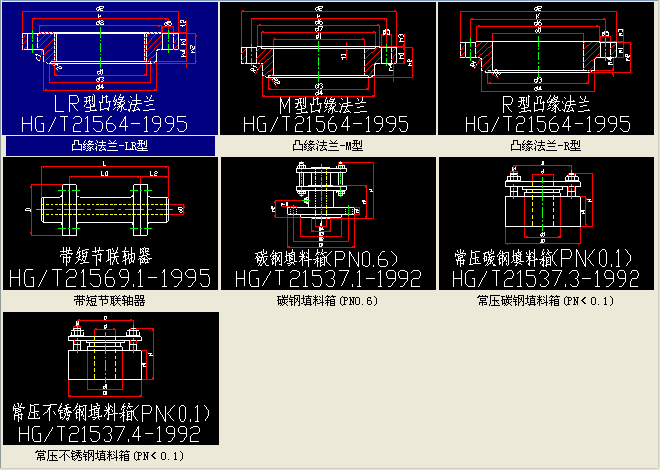

{page}十二、搅拌传动装置
R型凸缘法兰  HG/T 21564-1995
M型凸缘法兰  HG/T 21564-1995
LR型凸缘法兰  HG/T 21564-1995
安装底盖  HG/T 21565-1995
带短节联轴器  HG/T 21569.1-1995
常压碳钢填料箱(PN＜0.1)  HG/T 21537.3-1992
常压不锈钢填料箱(PN＜0.1)  HG/T 21537.4-1992
碳钢填料箱(PN0.6)  HG/T 21537.1-1992

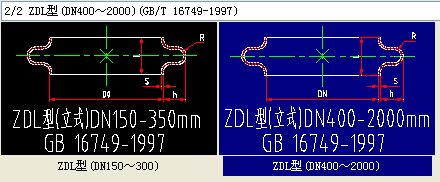

十三、压力容器波形膨胀节库
主要包括ZXL、ZXW、ZXLC、ZXWC、ZDL、ZDW、ZDLC、ZDWC、HFL、HFW、HFLC、HFWC、HZL、HZW、HZLC、HZWC型号的立式和卧式膨胀节，采用标准是GB/T 16749-1997。

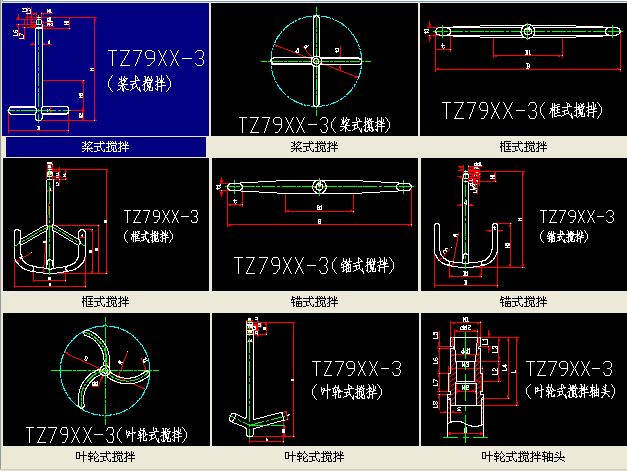

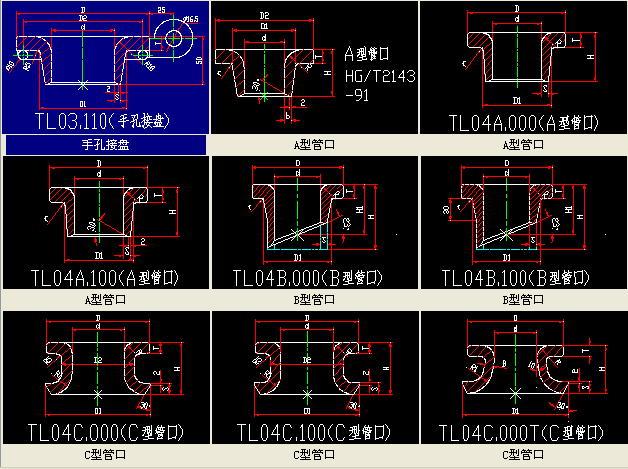

{page}十四、搪玻璃设备通用零部件
     主要包括制造搪玻璃压力容器所用的各种封头、法兰、管口、支座、垫片、搅拌、管接头、吊耳、卡子、减速机支座、盲板、喷嘴、接管、接环、接盘等零部件。

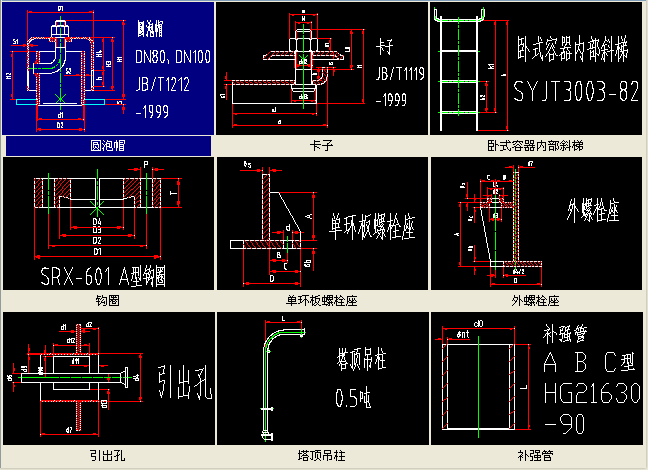

十五、其它设备
    主要包括圆泡帽、卡子、卧式容器内部斜梯、钩圈、单环板螺栓座、外螺栓座、引出孔、塔顶吊柱、补强管等。

我们还可以按照用户的要求，专门为客户定制图库。
