● 将所有的图库都更新到了最新的国家标准,同时添加了大量的图库及视图,如:阀门零部件、德国SEW减速机,台湾上银滚珠丝杠,日本SMC气缸等。

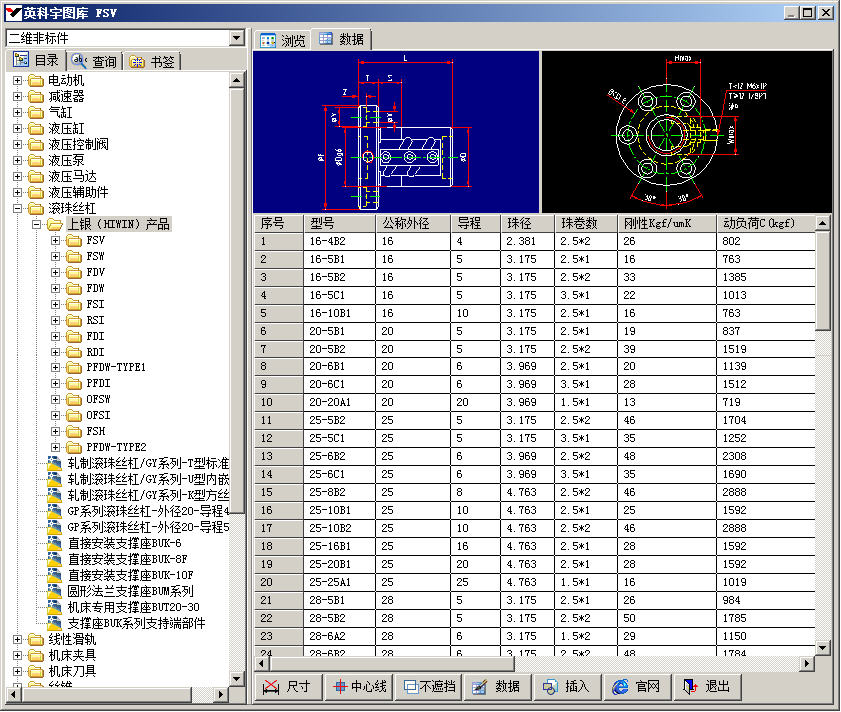

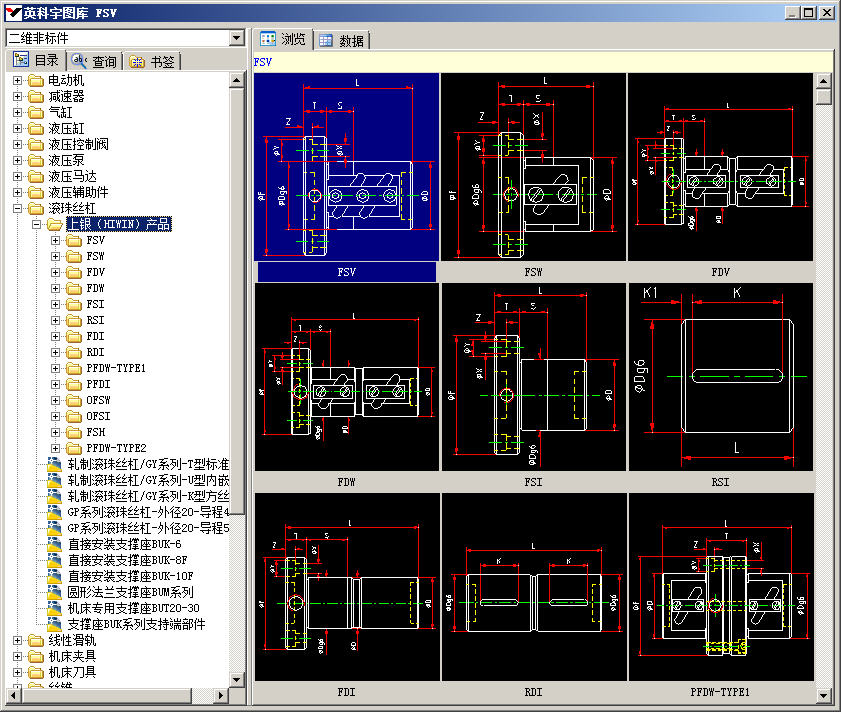

上银滚珠丝杠
FSV 法兰型单螺帽回流管高出螺帽外径
FSW 法兰型单螺帽回流管在螺帽外径内
FDV 法兰型双螺帽回流管高出螺帽外径
FDW 法兰型双螺帽回流管在螺帽外径内
FSI 法兰型单螺帽内循环回流盖
RSI 圆型单螺帽内循环回流盖
FDI 法兰型双螺帽内循环回流盖
RDI 圆型双螺帽内循环回流盖
PFDW-TYPE1 法兰对法兰型双螺帽回流管在螺帽外径内
PFDW-TYPE2 高导程法兰型压缩式预压双螺帽回流管在螺帽外径内
PFDI 法兰对法兰型双螺帽内循环回流盖
OFSW 偏移导程预压法兰型单螺帽回流管在螺帽外径内
OFSI 偏移导程预压法兰型单螺帽内循环回流盖
FSH 高导程法兰型单螺帽端盖
SMC气缸
CDA2K系列
CDA2KB 基本型气缸(双作用、杆不回转型)
CDA2KC 单耳环型气缸(双作用、杆不回转型)
CDA2KD 双耳环型气缸(双作用、杆不回转型)
CDA2KF 杆侧法兰型气缸(双作用、杆不回转型)
CDA2KG 无杆侧法兰型气缸(双作用、杆不回转型)
CDA2KL 轴向脚座型气缸(双作用、杆不回转型)
CDA2KT 中间耳轴型气缸(双作用、杆不回转型)
CDA2KW系列
CDA2KWB 基本型气缸(双杆双作用、杆不回转型)
CDA2KWF 杆侧法兰型气缸(双杆双作用、杆不回转型)
CDA2KWL 轴向脚座型气缸(双杆双作用、杆不回转型)
CDA2KWT 中间耳轴型气缸(双杆双作用、杆不回转型)
CDA2□Q系列
CDA2BQ 基本型气缸(低摩擦型)
CDA2CQ 单耳环型气缸(低摩擦型)
CDA2DQ 双耳环型气缸(低摩擦型)
CDA2FQ 杆侧法兰型气缸(低摩擦型)
CDA2GQ 无杆侧法兰型气缸(低摩擦型)
CDA2LQ 轴向脚座型气缸(低摩擦型)
CDA2TQ 中间耳轴型气缸(低摩擦型)
CDBA2系列
CDBA2B 基本型端锁气缸(两侧带锁型)
CDBA2C 单耳环型端锁气缸(两侧带锁型)
CDBA2D 双耳环型端锁气缸(两侧带锁型)
CDBA2F 杆侧法兰型端锁气缸(两侧带锁型)
CDBA2G 无杆侧法兰型端锁气缸(两侧带锁型)
CDBA2L 轴向脚座型端锁气缸(两侧带锁型)
CDBA2T 中间耳轴型端锁气缸(两侧带锁型)
亚德客气缸
SDA超薄型气缸
SDA 超薄复动型内牙型不附磁石气缸
SDAS 超薄复动型内牙型附磁石气缸
SDAB 超薄复动型外牙型不附磁石气缸
SDASB 超薄复动型外牙型附磁石气缸
SSA 超薄单动型内牙型不附磁石气缸
SSAS 超薄单动型内牙型附磁石气缸
SSAB 超薄单动型外牙型不附磁石气缸
SSASB 超薄单动型外牙型附磁石气缸
SE标准型气缸
SE--Cylinder 标准复动型气缸(基本型)
SE--CA 标准复动型气缸(单耳固定座)
SE--CB 标准复动型气缸(双耳固定座)
SE--CR 标准复动型气缸(单耳连接座)
SE--FA 标准复动型气缸(前法兰连接板)
SE--FB 标准复动型气缸(后法兰连接板)
SE--LB 标准复动型气缸(轴向固定架)
SED--Cylinder 双轴复动型气缸(基本型)
SED--FA 双轴复动型气缸(前法兰连接板)
SED--LB 双轴复动型气缸(轴向固定架)
德国SEW减速机
K系列斜齿轮-伞齿轮减速机
S系列斜齿轮-蜗轮蜗杆减速机
R系列斜齿轮减速机
F系列平行轴斜齿轮减速机
连接电机
GB/T14687-2011 工业脚轮和车轮
GB/T11264-2012 热轧轻轨9KG
GB/T11264-2012 热轧轻轨12KG
GB/T11264-2012 热轧轻轨15KG
GB/T11264-2012 热轧轻轨18KG
GB/T11264-2012 热轧轻轨22KG
GB/T11264-2012 热轧轻轨24KG
GB/T11264-2012 热轧轻轨30KG
上银产品

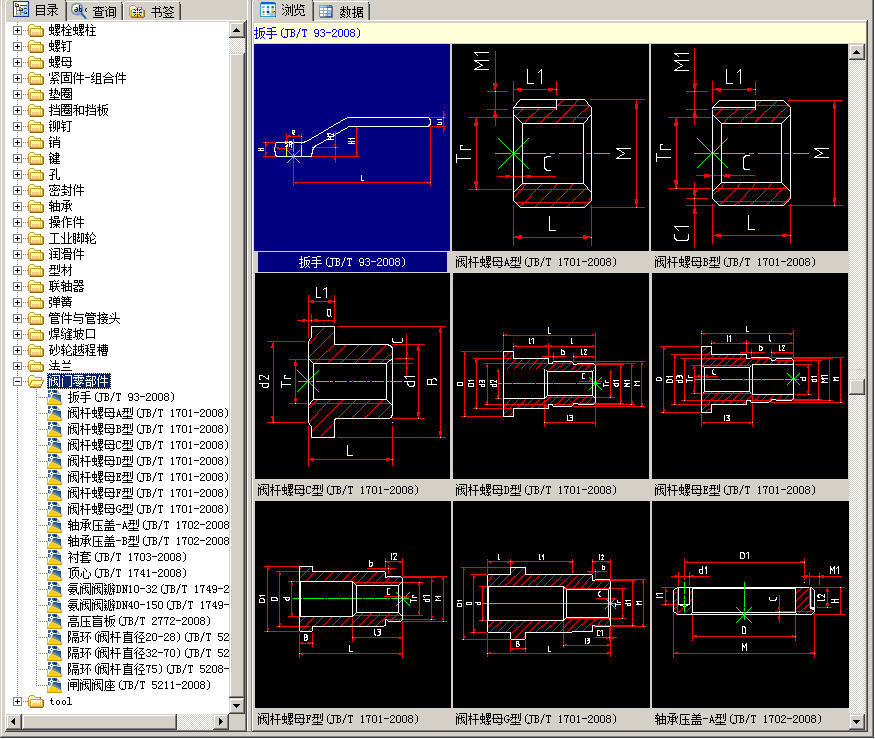

阀门零部件

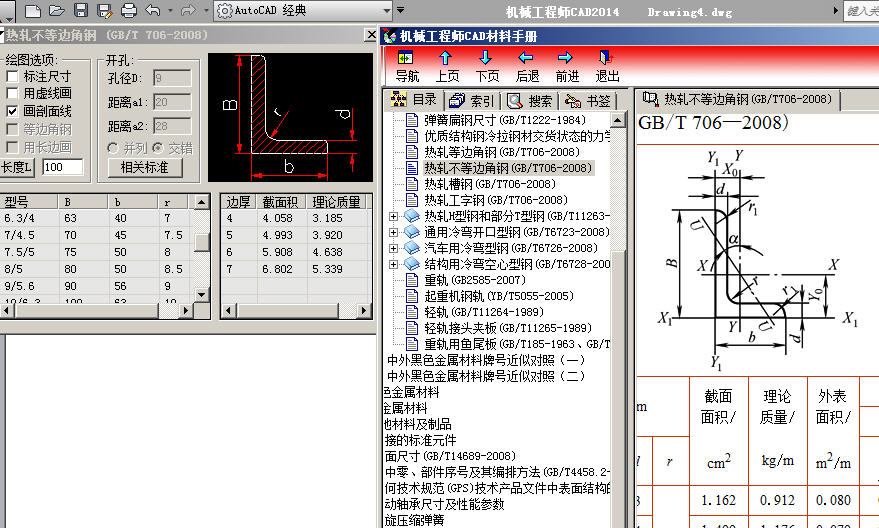

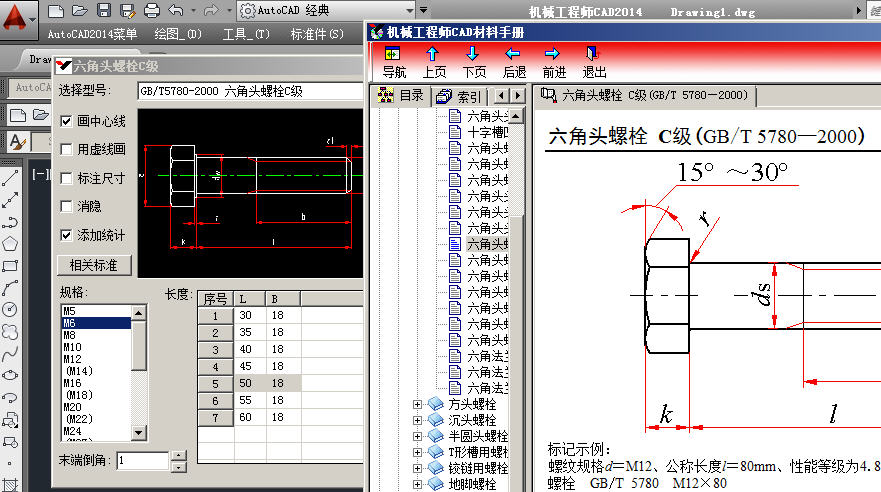

● 在角钢、槽钢、工字钢、螺钉、螺母、螺栓、齿轮等对话框中添加了加了国标数据的自动查询功能,相当于带有了设计手册的功能,给设计带来很大的方便。
● 添加了强大的图形装配功能

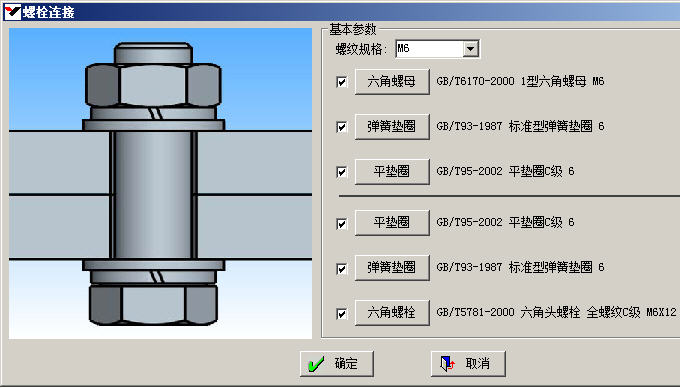

螺栓连接装配

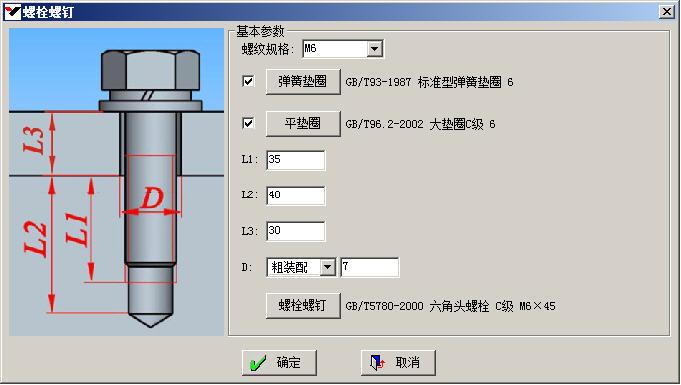

螺栓螺钉连接装配

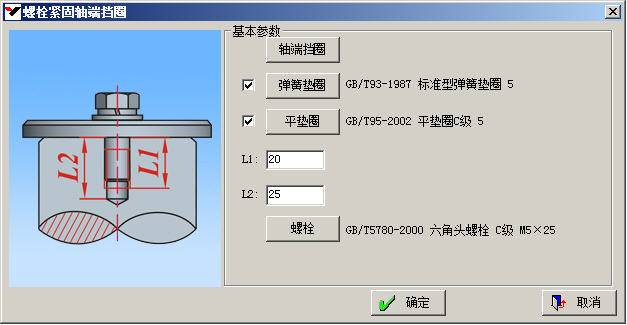

轴端挡圈装配

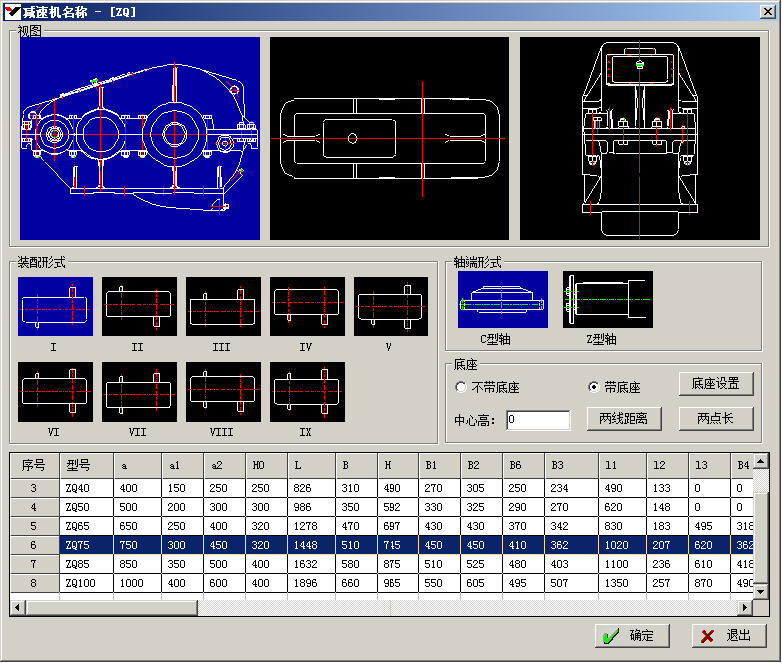

ZQ型减速机装配
ZQA型减速机装配
ZQD型减速机装配
QJR-D型减速机装配
QJS-D型减速机装配
QJRS-D型减速机装配

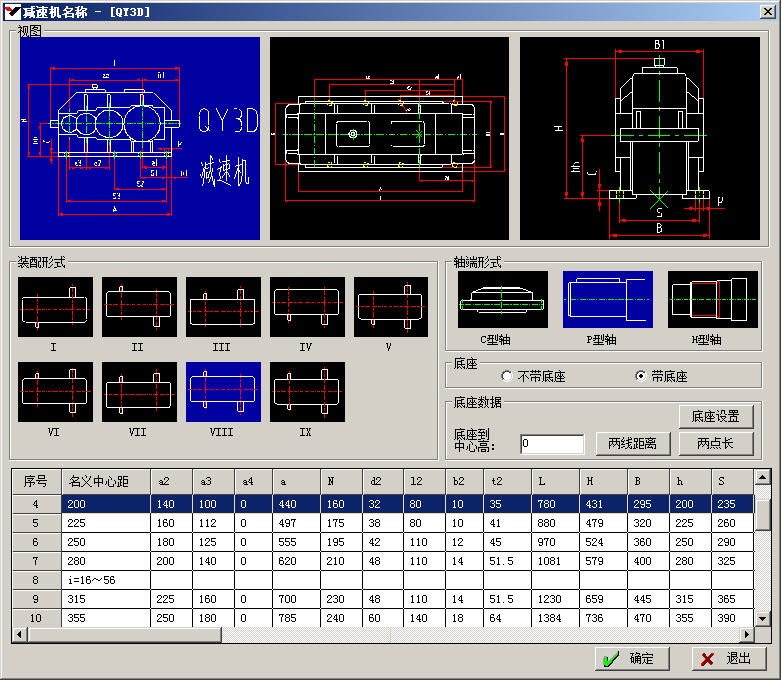

QY3D型减速机装配
QY4D型减速机装配
QY34D型减速机装配

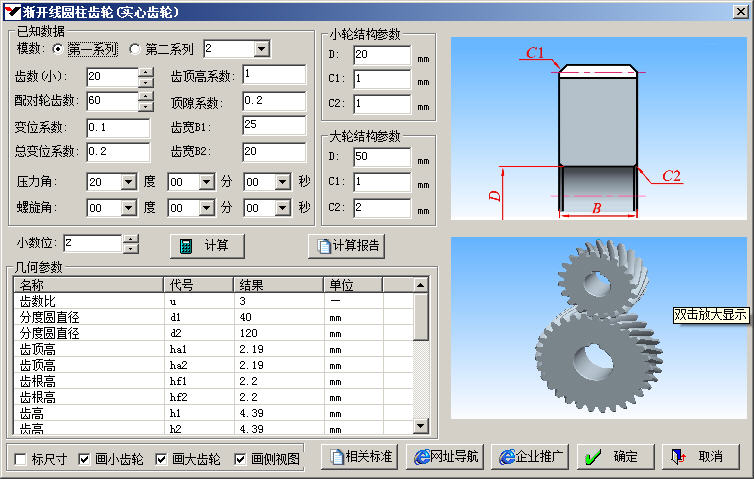

实心齿轮传动装配

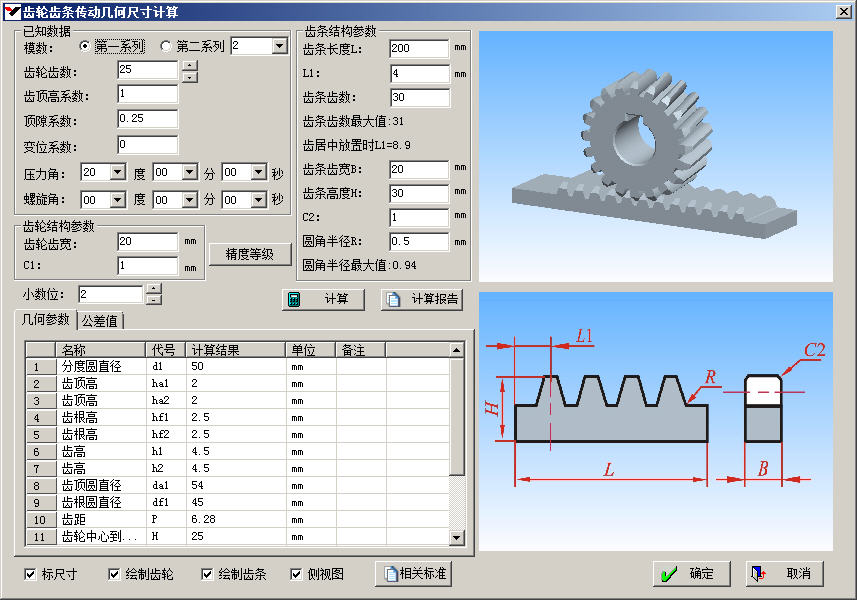

齿轮齿条传动装配

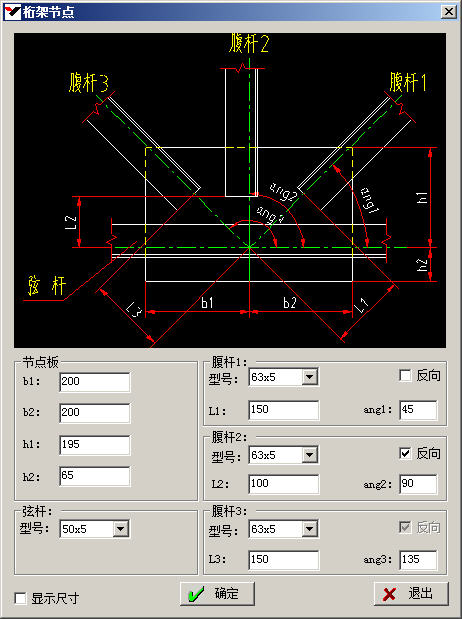

桁架节点装配
钢梯装配

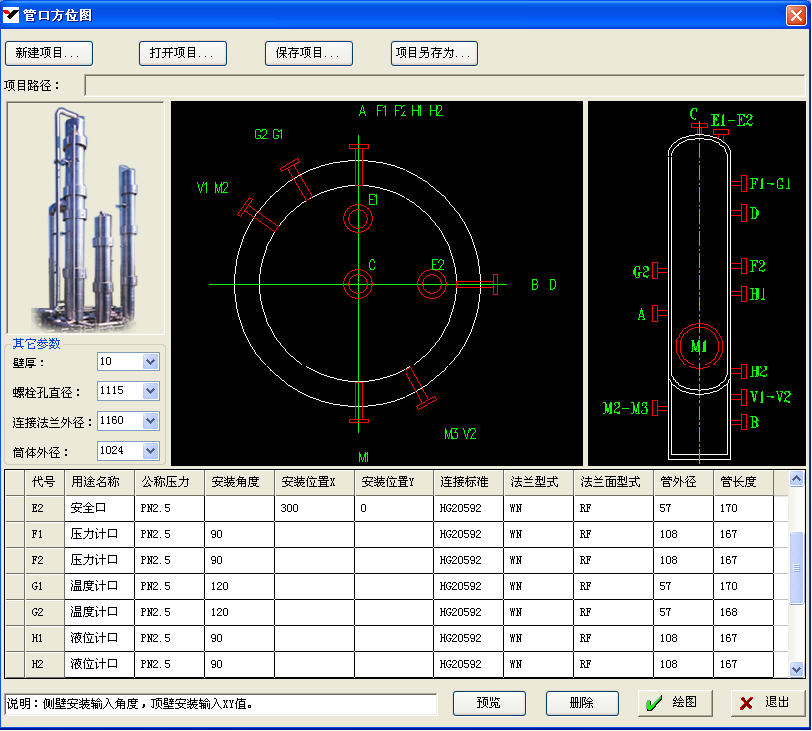

管口方位图
螺栓连接装配
● 根据用户的建议提供了很多设计新功能

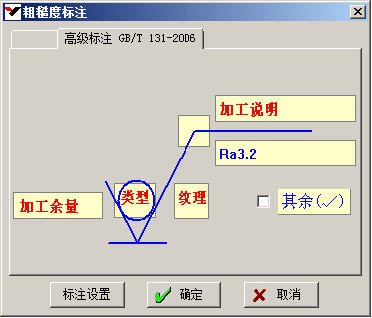

符合新国标的粗糙度标注

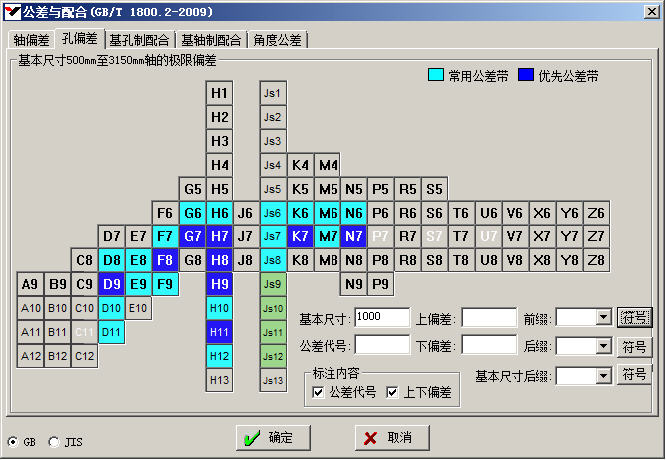

支持尺寸从0至3150的公差配合查询和标注

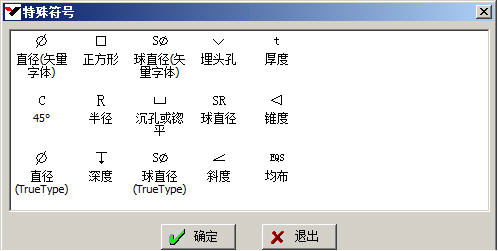

正方形、埋头孔、锪平孔等的符号标注

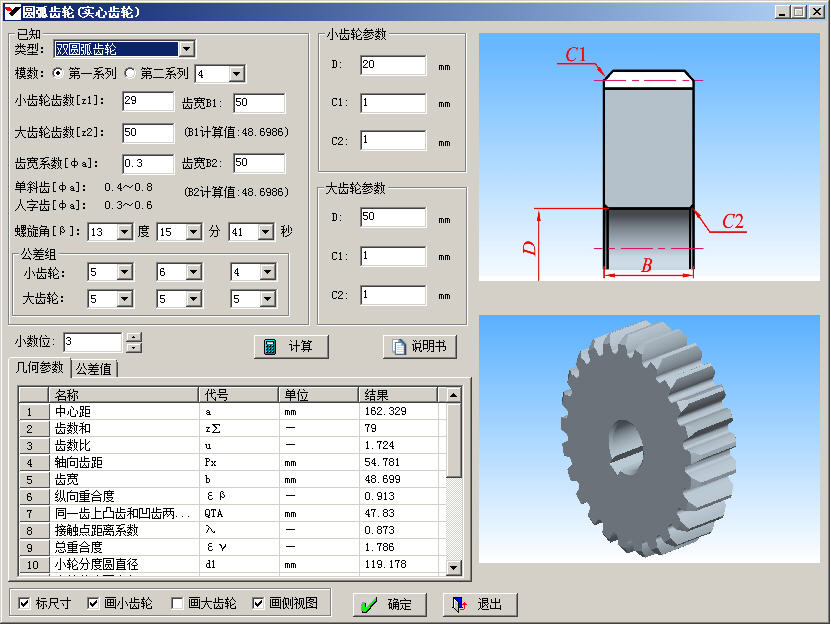

绘制圆弧齿轮

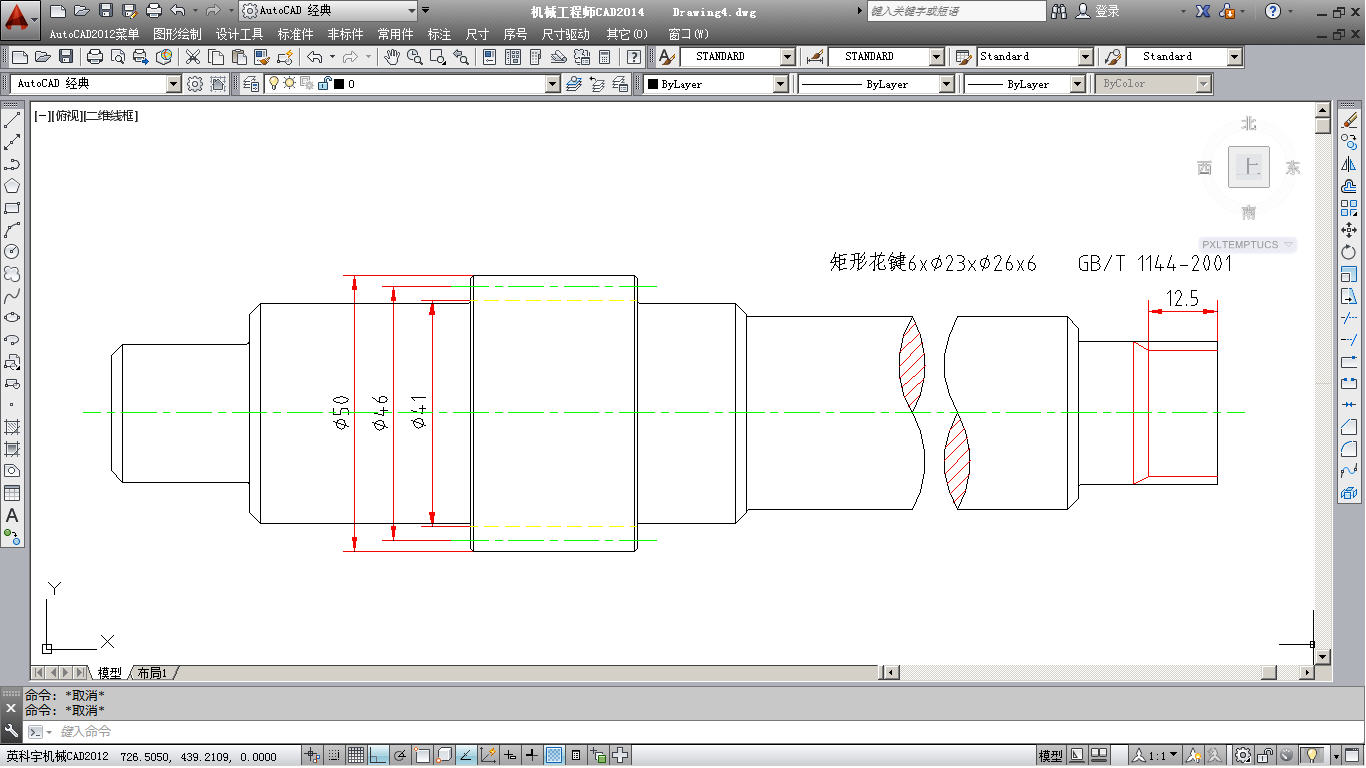

在轴上自动添加加齿轮、蜗杆、矩形花键、螺纹、键槽、挡圈槽、自动打断轴
● 添加了很多实用的设计工具

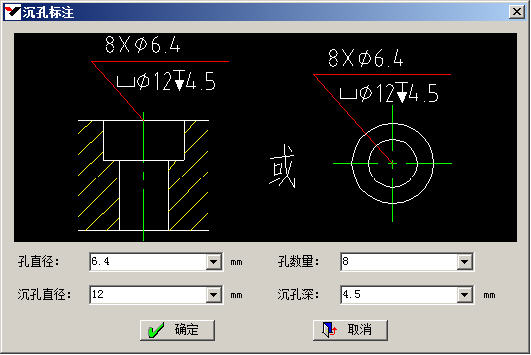

盲孔标注、埋头孔标注、沉孔标注、锪平孔标注、滚花标注
尺寸转英寸、所有尺寸转到尺寸层、设置所有尺寸文字颜色、设置所有尺寸颜色、设置尺寸值为测量值、尺寸文字加方形符号
关闭所选图层、关闭所选之外的图层、打开所选之外的图层
钢结构用的两直线夹角标注、钢结构用的弧长标注、钢结构用的直线长的标注
拖动直线打断直线
圆弧至圆、打断圆

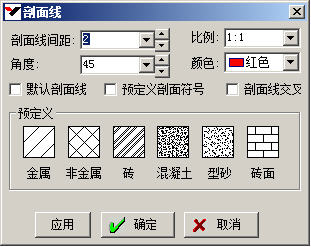

剖面线添加了混凝土、砖、型沙等的类型
自动提取表格中的数据到明细表中。

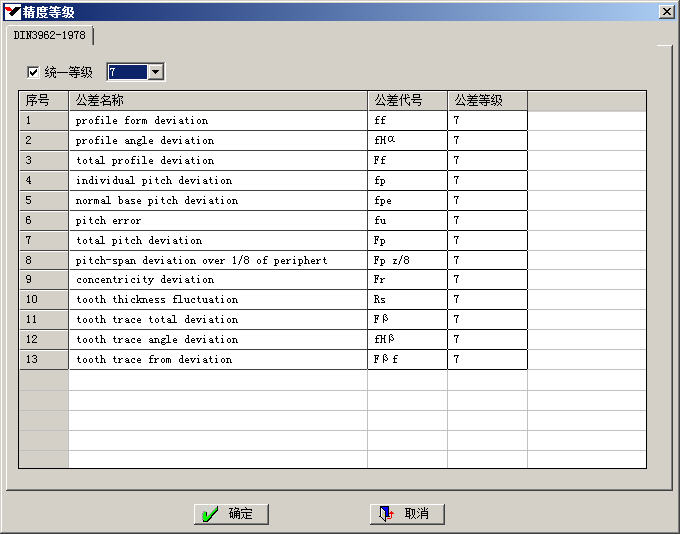

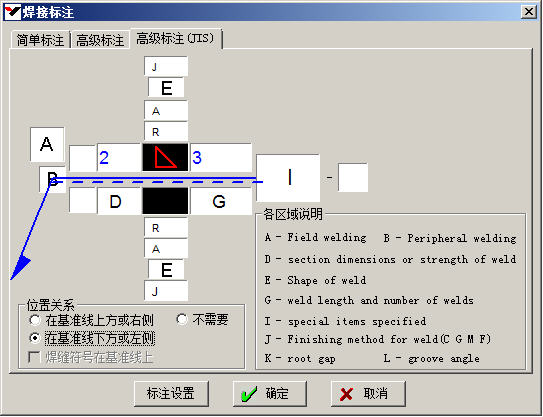

德标齿轮公差查询、日标的公差配合、日标的焊接标注
● 软件支持2002、04、05、06至2014全系列的AutoCAD版本,
● 支持XP、win7、win8及32位64位操作系统。
● 软件提供所有命令的视频教程。
